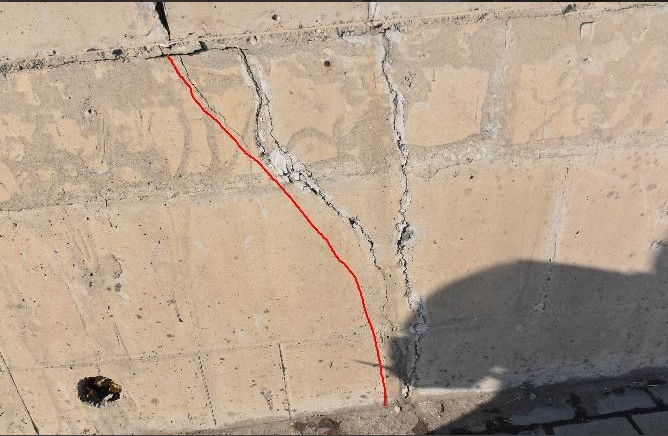

裂缝深浅是衡量混凝土结构病害危害等级的立体判定指标，即便裂缝表面宽度完全相同，不同纵深尺寸会对整体结构安全形成截然不同的破坏效果。当前，针对裂缝深度的现场检测，行业普遍采用以桥梁超声波无损检测为主、钻芯法有损验证为辅的技术路径，并配合相关评定规范进行结构安全性的综合判定。

一、超声波探测工艺：无损检测核心实施手段

该检测技术依托混凝土介质内声波绕射传播规律推导裂缝实际纵深，整套操作流程严格参照《GB/T 50784-2013》附录 E、《CECS 21:2000》两项标准执行，也是施工现场应用范围最广的无破损检测工艺。结合构件可检测基面的实际工况，该工艺细化为三类实操方案：

1、单面平测检测工艺（首波声时测算方式）

（1）适用工况条件：构件仅单侧具备可检测基面，测算得出的裂缝纵深不超过 500mm，且裂缝深度与构件整体厚度差值至少达到 100mm，裂缝缝隙内部不存在积水、泥浆堆积等介质。

（2）现场操作流程：选用黄油作为声波耦合介质，先避开裂缝区域，按照 100mm、150mm、200mm、250mm 的等间距完成声时数据采集，通过数据回归运算得出混凝土内部声波传播速度 v；随后保持同等测距跨裂缝开展声时 t 采集，将两组数据代入计算公式：h = √((v・t)² - L²)

（3）核心控制指标：当测距 L 数值约等于两倍缝深 h 时，检测误差能够控制在 ±2% 以内，测算精度最优；若采集过程中出现首波相位反转现象，需取该测距数值与其相邻两组测距的测算平均值作为最终结果；数据极差管控标准为：测算均值不足 30mm 时，绝对极差最大值不得超过 10mm；均值处于30mm~300mm 区间时，相对极差需控制在 30% 以内。

2、双面斜测法

该方案专为具备两个相互平行测试面的构件（如梁腹板、板面与板底、柱侧面等）而设计。操作时，将发射换能器T和接收换能器R分别置于构件两侧的对应测点序列（位置1、2、3…）上，逐点进行斜向对测。当换能器连线与裂缝面相交时，超声波在裂缝界面处发生强烈反射与散射，致使接收信号的波幅和主频出现显著衰减。通过分析波幅与频率沿测点序列的突变位置，即可判定裂缝的竖向延展深度及其在平面方向是否贯通。

3、钻孔对测法（裂缝深度系数法）

该法适用于大体积混凝土结构中预估缝深超过500mm的深层裂缝，且以现场允许在裂缝两侧钻孔为前提条件。具体实施时，于裂缝两侧分别钻孔（孔径需大于换能器直径5~10mm，孔深至少超出预估缝深700mm以上），孔内注满清水作为耦合介质；将发射与接收换能器置于孔内并保持同步升降，当两者下放至某一深度时，接收波幅达到最大值并趋于稳定，该深度即判为裂缝的实际深度。为进一步提升判读精度，可在裂缝同侧钻设一浅孔，用于标定该区域混凝土的准确波速。

二、钻芯取样校核工艺：破损检测基准判定方式

钻芯取样检测技术是裂缝深度测算结果的终极校核方法，《CJJ/T 233-2015》第 4.5.2 条文作出明确说明：裂缝纵深数值既可依托 GB/T 50784 规范列明的无损手段测算，也能通过钻取实体芯样完成实地核验。

1、标准化操作规范：选用内径 70~100mm 的金刚石薄壁钻头，顺着裂缝延伸走向钻取混凝土芯样，钻孔路径需避开结构主筋、预应力钢束以及各类预埋管线。芯样完整取出后第一时间观测裂缝在芯样截面的延展形态，实地测量裂缝纵深、延展走向，确认裂缝是否完全贯穿构件截面。

2、工艺优劣势解析：该方式测算得出的数据直观、精准，若超声波检测数值存在争议，可依靠钻芯结果作为最终仲裁依据；但该工艺会对构筑物形成结构性破损，仅适用于核心受力构件抽检、数据复核、检测纠纷判定场景，无法大范围批量开展检测作业。

三、裂缝纵深指标对结构安全性能的影响逻辑

裂缝深度对结构服役性能的影响具有层级性，这构成了检测工作的核心动因。依据《JGJ 125-2016》危险房屋鉴定标准及桥梁工程相关规范，其影响主要体现在三个维度：

1、当裂缝深度尚处于混凝土保护层以内时，因未触及钢筋，通常判定为浅层表面裂缝，仅需采取表面封闭措施即可；

2、若裂缝深度接近或已超越保护层，则水分、氯离子及二氧化碳等侵蚀介质将沿裂缝通道直抵钢筋表面，加速钝化膜破坏与锈蚀进程，此类深层裂缝需采用压力灌浆工艺进行修复；

3、对于贯穿性裂缝或深层受力裂缝，构件有效截面面积的削减将直接导致结构刚度和承载力显著下降，依据《JTG/T J21-2011》第7.3.4条，此类超限构件须被评定为不合格，并应实施专项加固或更换处理。基于上述风险分级，工程实践中普遍确立“超声法初查→关键部位钻芯验证→结合规范评定”的三步走原则。

值得指出的是，单一检测手段易受现场条件干扰而产生误判，唯有通过多方法互补验证，方可可靠判定结构安全状态，中交路桥科技在该领域积累了丰富的多方法协同检测经验，能够为复杂工况下的缝深判定提供技术支撑。

裂缝纵深检测是跳出表层表观病害、精准研判结构内部损伤程度的核心环节。工程技术人员只有灵活发挥超声波检测高效便捷、钻芯取样校核精准可靠两类工艺的优势，结合各类规范给定限值开展综合判定，才能针对不同类型裂缝制定科学修复方案，延长既有桥梁、混凝土构筑物服役使用年限。
