在公路桥梁工程运营与养护过程中，混凝土结构裂缝是最为常见的质量缺陷问题，受材料收缩、温度变化、荷载作用、环境侵蚀等多重因素影响，各类裂缝极易出现并持续发展。依据《公路桥梁混凝土结构裂缝处治施工技术规范》相关标准，桥梁混凝土裂缝可根据危害程度划分为无害裂缝与有害裂缝两大类，精准区分裂缝类型、判定危害等级，是开展裂缝修复、保障桥梁结构安全耐久的核心前提。其中，无害裂缝多为浅表细微裂缝，主要影响桥梁外观质感，基本不干扰结构受力体系与使用性能；有害裂缝则会破坏混凝土结构整体性，加速钢筋锈蚀、结构老化，直接威胁桥梁承载安全与长期服役寿命，必须及时开展专业化修复加固处理。

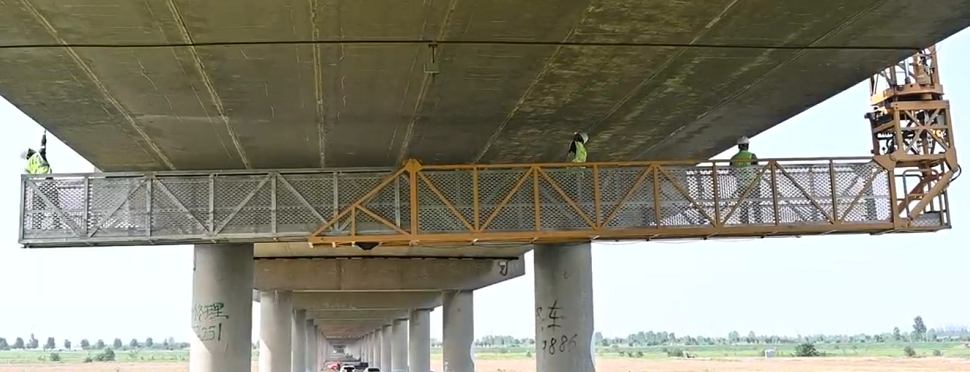

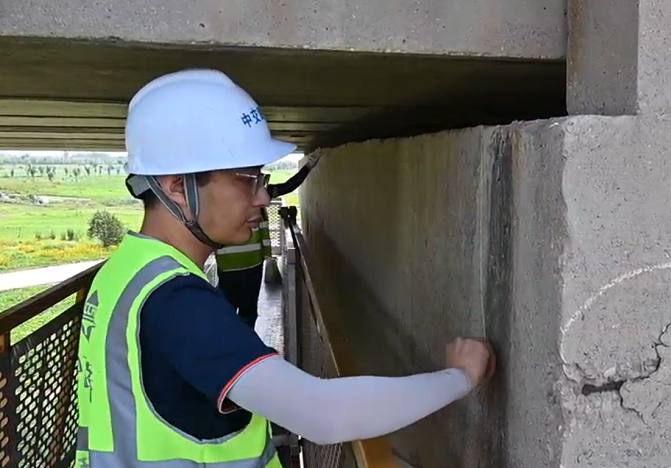

中交路桥科技深耕桥梁养护与结构修复领域多年，严格遵循行业规范标准，针对不同形态、不同宽度的混凝土裂缝，践行“分类判定、对症下药、精准修复”的技术原则，形成了一套成熟、标准化的裂缝修复与加固施工体系，桥梁混凝土裂缝检测有效解决各类桥梁混凝土裂缝病害问题，保障桥梁工程安全稳定运营。

对于混凝土表面出现的大面积龟裂细裂缝，通常采用封闭处理方案。首先利用高压水枪将裂缝区域彻底清洗干净，去除表面浮灰与松散颗粒，随后涂刷水泥基渗透结晶型防水材料（如赛佰斯材料）进行封闭。此类材料凭借其优异的渗透性与结晶反应特性，能够与混凝土基体良好结合，有效修复表层微裂缝，恢复结构表观质量。当混凝土结构裂缝宽度小于0.15mm时，通常采用环氧树脂封缝胶进行表面封闭处理。该材料具有粘度低、渗透性强的特点，能够有效封闭细微裂缝，防止水分及腐蚀介质侵入。

对于裂缝宽度大于等于0.15mm的结构性裂缝，则需采取更为严格的结构性加固措施。常规做法是先将裂缝表面封闭，沿裂缝走向埋设注浆孔与出气口，随后采用低压注胶工艺将环氧树脂灌封胶注入裂缝内部。该工艺利用注胶器提供的0.1至1MPa可控压力，确保胶体充分填充裂缝深处，从而恢复结构的整体性。需特别注意的是，低压注胶工艺是处理结构性裂缝的关键，必须采用配套的自动低压灌浆器，严禁使用高压注浆设备，以防对老旧混凝土造成二次损伤。

桥梁混凝土裂缝修复的核心在于精准分类、规范施工。中交路桥科技始终以行业权威技术规范为依托，针对不同裂缝病害制定差异化修复方案，凭借标准化施工工艺、高品质修复材料，高效处置各类裂缝病害，切实提升桥梁混凝土结构的安全性与耐久性，为公路桥梁长效安全运营提供坚实技术保障。
