港珠澳大桥的远程振动监测及海浪作用下的桥梁振动分析
日期:2020-4-3 9:04:43 作者:佚名 来源:本站原创
新闻中心

摘要:港珠澳大桥具有远高于内地桥梁的设计要求,内地桥梁设计寿命通常在五六十年,港珠澳大桥设计寿命在120年,防撞墩可以承受3万吨冲击力,同时可以承受16级台风,对于桥梁的结构设计、施工有着严格的要求,使用了YSV8004S 无线采集仪对于施工和长期运行中桥墩和桩基的振动进行了监测,通过实验数据对于前期的设计进行验证,同时分析了潮汐作用对于桥梁的影响。

关键字:港珠澳大桥;振动监测潮汐;自振频率


1 试验目的

港珠澳大桥是一座连接香港、珠海和澳门的巨大桥梁,在促进香港、澳门和珠江三角洲西岸地区经济上的进一步发展具重要的战略意义。港珠澳大桥主体建造工程于2009年12月15日开工建设,一期于2015至2016年完成,大桥投资超700亿元,约需6年建成。

港珠澳大桥连接香港、珠海和澳门,于2009年开通,预计2015到2016年竣工。港珠澳大桥具有远高于内地桥梁的设计要求,内地桥梁设计寿命通常在五六十年,港珠澳大桥设计寿命在120年,防撞墩可以承受3万吨冲击力,同时可以承受16级台风,对于桥梁的结构设计、施工有着严格的要求,使用了YSV8004S 无线采集仪对于施工和长期运行中桥墩和桩基的振动进行了监测,通过实验数据对于前期的设计进行验证,同时分析了潮汐作用对于桥梁的影响。

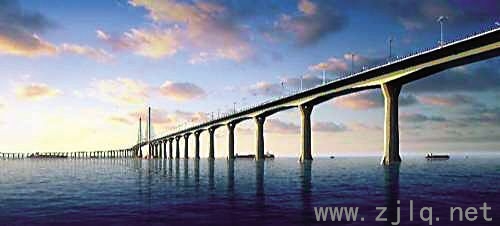

图1  港珠澳大桥

2 测试仪器

测量设备:

1) YSV 动态数据采集和信号分析软件;

数据采集、记录、时域信号分析、频谱分析、数据统计、存图、存报告等功能。

2) YSV8004S 24 位AD4通道无线数据数据采集仪

24位高精度AD,48通道可选,并行采样,最高采样速率200Hz,抗混叠滤波,动态范围120dB。

3) YSV无线组网网关

无线组网网关,可以搜索400米范围内的所有无线采集仪,进行数据汇总接收,并通过无线网关的无线发射模块,将数据远程从港珠澳大桥现场发送回北京

4) YSV202微振动测量传感器

微振动测量传感器,测量频率范围0.17-100Hz,多个档位,可以测量大型桥梁的低频振动加速度和速度,专用于桥梁的环境微振动测量。

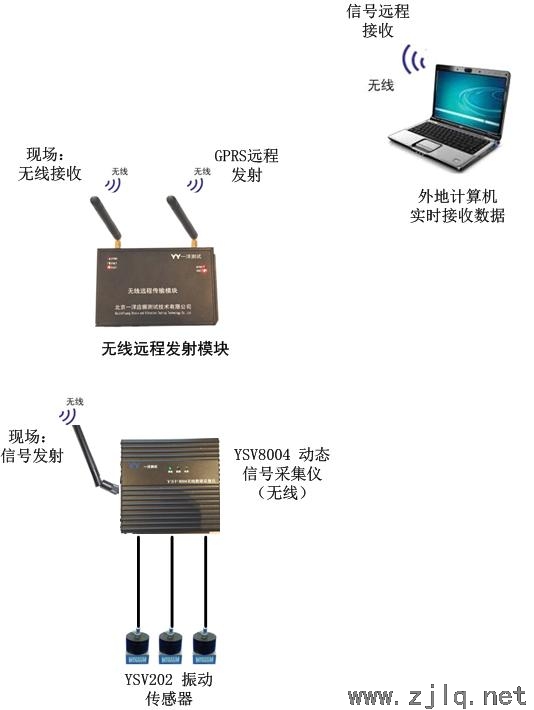

图2  测试仪器连接图

3 试验过程

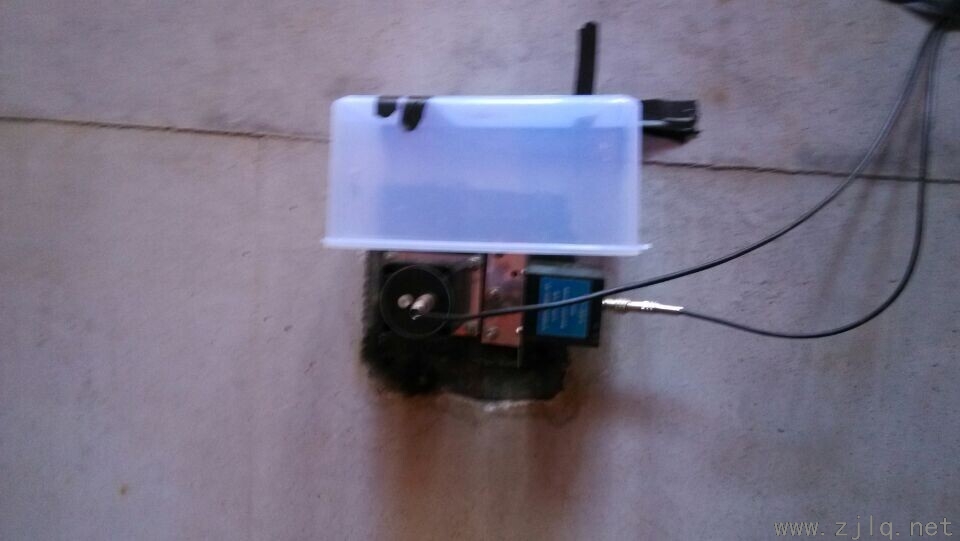

3测点位置图(桩基

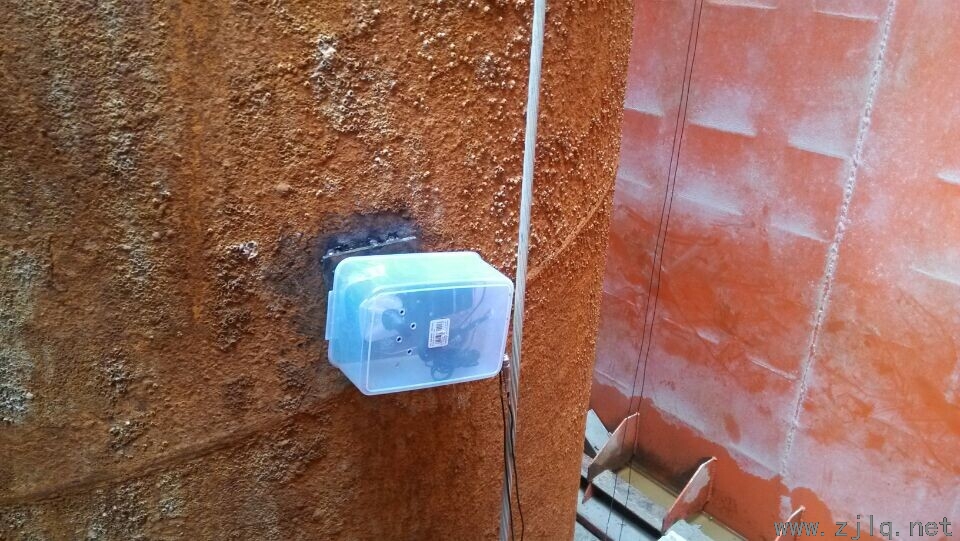

4测点位置图(桥墩

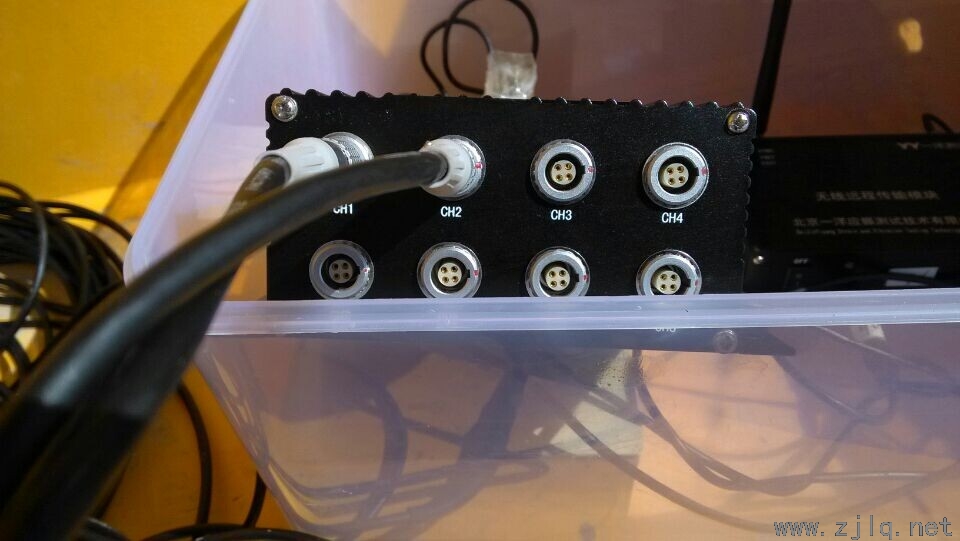

5 YSV8004 无线测试采集

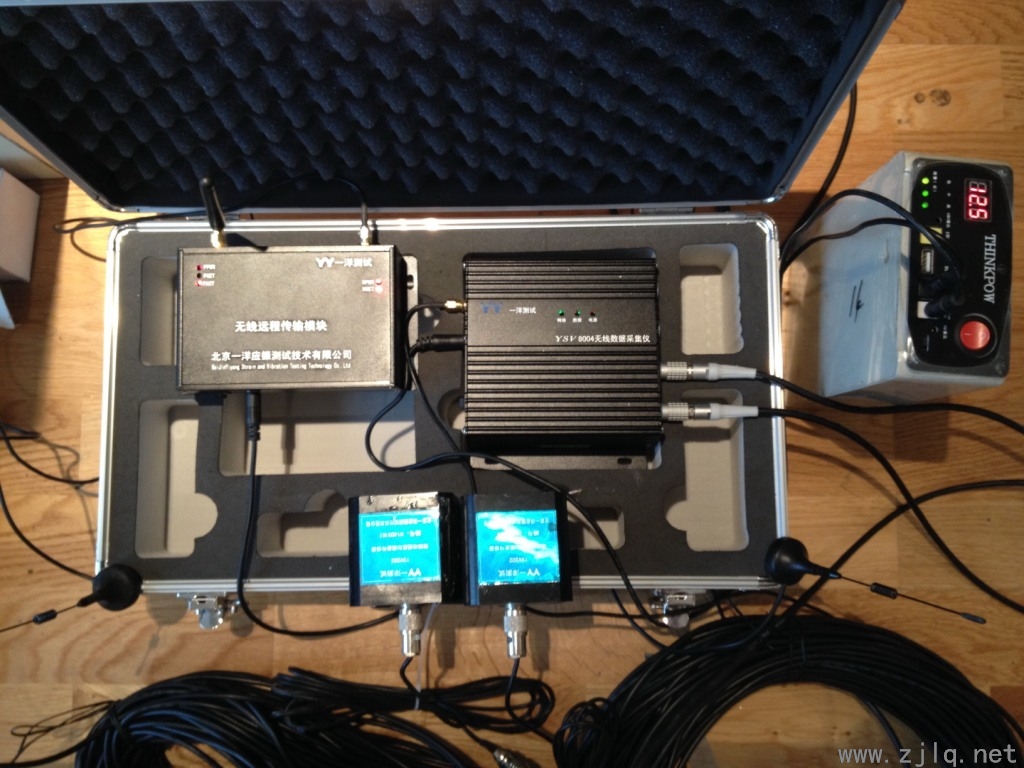

全套测试仪器


4 试验结果

测量了桥梁的振动加速度、速度和位移信号,和当初开工之前的设计指标进行了对比。同时通过频谱分析,得到了桥梁自身的自振频率和海浪潮汐的激振频率,分析了潮汐对于桥梁的影响。
