1 钢筋混凝土桥梁构件的缺损检测，宜按现行国家标准《混凝土结构现场检测技术标准》GB／T 50784的规定执行；缺损程度宜按表4．6．1-1～表4．6．1-4评定。

表4．6．1-1 蜂窝、麻面状况的缺损程度评定

    注：1 表中构件面积是指检查覆盖的构件表面区域的面积，以下各表相同；
        2 本表不适用于混凝土构件表面孔洞、坑凹的深度大于20mm或与该处截面最小尺寸之比大于0．04的情况。

表4．6．1-2 剥落、掉角状况的缺损程度评定


表4．6．1-3 空洞、孔洞状况的缺损程度评定



表4．6．1-4 预应力钢绞线及锚固系统缺损程度评定

2 当剥落、掉角、空洞、孔洞等现象不易区分时，混凝土结构或构件的缺损程度可按表4．6．2评定。

表4．6．2 混凝土、圬工结构或构件的缺损程度评定

3 圬工桥梁结构缺损程度可按本规范表4．6．2评定。

4 钢筋混凝土钢筋截面缺损检测应按现行国家标准《混凝土结构现场检测技术标准》GB／T 50784的规定执行；缺损程度宜按表4．6．4评定。

表4．6．4 钢筋混凝土的钢筋截面缺损程度评定

    注：表中限值为现行行业标准《城市桥梁养护技术规范》CJJ 99规定的允许最大裂缝宽度值。

5 钢结构构件防腐、防火涂层厚度检测应按现行国家标准《钢结构现场检测技术标准》GB／T 50621的规定执行，抽检的构件数量及同一构件的测点数量不得低于现行国家标准《钢结构工程施工质量验收规范》GB 50205的规定；钢结构构件缺损检测应按现行国家标准《钢结构现场检测技术标准》GB／T 50621的规定执行；缺损程度宜按表4．6．5-1～表4．6．5-4评定。

表4．6．5-1 与涂层劣化相应的缺损程度评定


表4．6．5-2 与锈蚀相应的缺损程度评定



表4．6．5-3 与焊缝开裂相应的缺损程度评定


表4．6．5-4 与铆钉(螺栓)损失相应的缺损程度评定

    注：表中铆钉损坏程度按现行行业标准《城币桥梁乔护技术规范》CJJ 99的规定判断。

6 拉索、吊索、系索的缺损检测及缺损程度评定，应符合下列规定：
    1 缺损检测应包括下列内容：
        1)索、锚头、连接件的锈蚀或腐蚀；
        2)锚头松动、开裂、破损；
        3)锚固部位、护套(套管)、减震器等渗水；
        4)护套(套管)材料老化、破损。
    2 缺损程度宜按表4．6．6评定。

表4．6．6 拉索、吊索、系索的缺损程度评定

7 钢梁杆件缺损容许限度应符合现行行业标准《城市桥梁养护技术规范》CJJ 99的规定。

8 钢筋混凝土碳化深度的检测及碳化深度对钢筋锈蚀影响的评价，应符合下列规定：
    1 被测构件或部位的测区数量不应少于3个，或不应少于混凝土强度测区数量的30％；
    2 碳化深度检测应按现行国家标准《混凝土结构现场检测技术标准》GB／T 50784的规定执行；
    3 碳化深度对钢筋锈蚀的影响，应根据测区混凝土碳化深度平均值与实测保护层厚度平均值之比，按表4．6．8进行评价。

表4．6．8 混凝土碳化深度对钢筋锈蚀的影响评价

9 钢筋混凝土中钢筋半电池电位的检测及钢筋半电池电位对钢筋锈蚀影响的评价，应符合下列规定：
    1 检测方法宜采用半电池电位法，参考电极应采用铜-硫酸铜半电池。
    2 当主要构件或主要受力部位有锈迹时，应在有锈迹区域检测钢筋半电池电位；测区数量应根据锈迹面积确定，每3m²～5m²可设一测区，一个测区的测点数不宜少于20个。

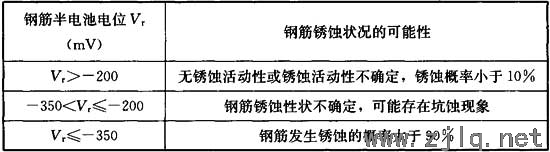

    3 钢筋半电池电位对钢筋锈蚀的影响可按表4．6．9评价。

表4．6．9 钢筋半电池电位对钢筋锈蚀的影响评价

10 钢筋混凝土中氯离子含量的检测以及氯离子含量对钢筋锈蚀影响的评价，应符合下列规定：
    1 应根据构件的工作环境、质量状况以及钢筋半电池电位的检测结果，选定构件进行氯离子含量检测，每一被测构件测区数量不宜少于3个。
    2 用于氯离子含量测定的试样制备及试样化学分析，应按现行国家标准《混凝土结构现场检测技术标准》GB／T 50784的规定执行；化学分析用混凝土试样可在测区不同深度部位取样。
    3 氯离子含量对钢筋锈蚀的影响，可按表4．6．10评价。

表4．6．10 氯离子含量对钢筋锈蚀的影响评价

11 混凝土电阻率的检测以及混凝土电阻率对钢筋锈蚀影响的评价，应符合下列规定：
    1 每一被测构件测区数量不宜少于30个；
    2 混凝土电阻率检测宜采用四电极法；
    3 测区混凝土的电阻率应采用最小值；混凝土电阻率对钢筋锈蚀速率的影响，可按表4．6．11评价。

表4．6．11 混凝土电阳率对钢筋锈蚀影响的评价

12 钢筋混凝土桥梁钢筋保护层厚度的检测及其结果的评定，应符合下列规定：
    1 钢筋保护层厚度检测应包括钢筋位置和混凝土保护层厚度的检测，并应选择下列部位：
        1)主要构件或主要受力部位；
        2)钢筋锈蚀电位测试结果表明钢筋可能锈蚀活化的部位；
        3)发生钢筋锈蚀胀裂的部位；
        4)布置混凝土碳化深度测区的部位。
    2 钢筋位置和钢筋保护层厚度的检测，应按国家现行标准《混凝土结构现场检测技术标准》GB／T 50784和《混凝土中钢筋检测技术规程》JGJ／T 152的规定执行。
    3 钢筋保护层最小厚度应符合设计要求及现行国家标准《混凝土结构耐久性设计规范》GB／T 50476的规定；钢筋保护层厚度对结构钢筋耐久性的影响，可按现行行业标准《公路桥梁承载能力检测评定规程》JTG／T J21进行评定。
