一、桥梁轻量化监测需要理清的三组关系

1、轻量化不等于减少传感器数量

行业内一种常见理解，是把桥梁轻量化监测等同于删减设备、压缩传感器点位。这一理解忽略了监测系统的功能目标。监测的有效性取决于测点能否覆盖结构的关键受力与变形部位，而不是测点总数。

《公路桥涵养护规范》（JTG 5120—2021）对结构监测提出的原则是"技术先进、经济适用、精准预警"，并要求结合桥梁实际建立监测体系。在这一组要求中，"精准预警"是目标，"经济适用"是约束条件，二者并非此消彼长的关系。测点数量应当由控制截面的监测需求推导得出，而不是作为成本控制的直接手段。

2、轻量化不等于照搬长大桥梁监测体系

《公路桥梁结构监测技术规范》（JT/T 1037—2022，2022年1月13日发布、2022年4月13日实施，代替JT/T 1037—2016）将监测内容划分为环境、作用、结构响应、结构变化四类，并针对悬索桥、斜拉桥、梁桥、拱桥等不同桥型分别设定应选、宜选与可选项目；其适用范围为公路桥梁结构监测的系统设计、实施、验收、运营维护、数据管理和监测应用。规范同时明确，长大桥梁与常规跨径桥梁的监测需求并不相同。对主跨500m以上悬索桥、300m以上斜拉桥等长大桥梁，索力、位移、振动等参数基本属于必选；而中小跨径简支梁桥结构体系简单、失效模式明确，其监测重点在于少数控制截面的响应指标。长大桥方案在测点密度、供电条件、通信架构与数据处理环节上的配置，若直接复制到中小跨径桥梁，容易形成与结构风险不相匹配的投入。这也是长大桥梁监测体系建设方案中"试点先行、统一标准、分级建设、联网运行"方针难以直接套用于中小桥梁的原因。

3、轻量化不等于降低精度与标准

轻量化的技术内涵已有系统研究。大连理工大学伊廷华等提出的中小跨径桥梁结构健康监测系统轻量化设计方法，从输入、输出与标定三个方面构建了设计流程，其技术特征是"少参数、低成本、低功耗、自组网、高集成"，衡量标准是监测数据能否支撑结构状态评估。《中国公路学报》"桥梁轻量化检测/监测"专栏亦指出，该技术路线是从依赖密集传感器阵列转向以指标精简、成本可控、部署便捷、运维高效为核心特征的技术变革。

换言之，轻量化调整的是配置方式，不是判据标准。挠度限值、裂缝宽度限值、技术状况评定等级等评判依据，仍按现行规范执行。

二、四座中小跨径桥梁监测项目的监测内容配置

中交路桥科技结合已落地的四座中小跨径桥梁监测项目，针对简支T梁、简支小箱梁两类主流中小桥型，监测内容按六个维度配置。

1、结构应变监测

主梁是主要受力构件。监测项目在主梁关键受力截面布设应变测点，长期采集结构应变数据，用于识别车辆荷载与环境作用引起的受力变化，判断承载结构是否处于设计预期的受力状态。

技术实现上采用振弦式应变计。其工作原理是：结构变形通过传感器两端端座传递至内部钢弦，钢弦张力改变引起固有振动频率变化，电磁线圈激振并测得频率后换算应变量（依据公开技术资料）。该类型传感器输出频率信号，抗干扰能力强、信号传输不受电缆长度影响，适合长期观测；内置温度传感器可为温度修正提供依据，以便从实测应变中分离温度效应。

2、结构裂缝监测

裂缝是中小跨径桥梁最常见的病害类型，也是判断结构性能退化的重要依据。监测项目针对既有病害裂缝与受力薄弱位置布设裂缝监测设备，持续跟踪裂缝宽度的动态变化。

评判依据来自现行规范。《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG 3362—2018）表6.4.2关于最大裂缝宽度限值的规定为：Ⅰ类一般环境下，钢筋混凝土构件及采用预应力螺纹钢筋的B类预应力混凝土构件为0.20mm；Ⅲ类近海或海洋氯化物环境、Ⅳ类除冰盐等其他氯化物环境为0.15mm；采用钢丝或钢绞线的B类预应力混凝土构件为0.10mm。按《公路桥梁技术状况评定标准》的评定口径，结构受力裂缝宽度是否超过设计限值，是判定主要部件缺损程度与技术状况等级的重要依据。裂缝监测的核心目的，是判断裂缝是否持续扩张、是否接近限值。

3、主梁挠度监测

挠度是梁桥的必选监测参数。主梁竖向变形能够直接反映结构整体刚度与基础沉降状态。

评判依据同样明确：JTG 3362—2018规定，钢筋混凝土和预应力混凝土受弯构件的长期挠度值，由汽车荷载和人群荷载频遇组合在梁式桥主梁产生的最大挠度不应超过计算跨径的1/600，在主梁悬臂端产生的最大挠度不应超过悬臂长度的1/300。对于中小跨径桥梁，跨中竖向挠度为结构变形最大截面，是挠度测点的重点位置。长期挠度数据可用于识别刚度退化和异常变形趋势。

4、结构振动与倾斜监测

车辆通行与环境振动对桥梁结构形成持续作用。振动与倾斜监测实时采集结构动态响应数据，记录振动频率与倾斜变化，用于分析结构整体稳定性与疲劳状态。

从数据关系上看，动挠度时程曲线通过微分关系可获得结构振动加速度信息，据此可进一步得到自振频率、阻尼比、动挠度振动幅值、冲击系数等评估参数（依据公开技术资料）。振动监测因此不仅提供单一指标，还可支撑结构动力特性分析。

5、桥台与墩台位移监测

桥台是桥梁的支撑基础，其位移变化直接关系整体安全。基础沉降与位移偏移属于隐蔽性病害，仅靠外观检查难以判定，需通过长期位移数据识别。该项目对桥台及墩台关键位置布设位移监测设备，跟踪位移量与变化速率，及时暴露基础不均匀沉降等问题。该类指标与JT/T 1037—2022中位移类监测内容相对应。

6、环境量与视频辅助监测

环境类参数是JT/T 1037—2022规定的监测内容之一。项目实时采集温湿度等环境数据，一方面用于荷载修正与环境相关性分析，另一方面为应变、挠度数据提供温度修正依据。视频监控作为辅助手段，实现桥梁现场状态的可视化监管，并在数据异常时提供现场状况的复核条件。

三、设备选型：以现场约束条件反推配置

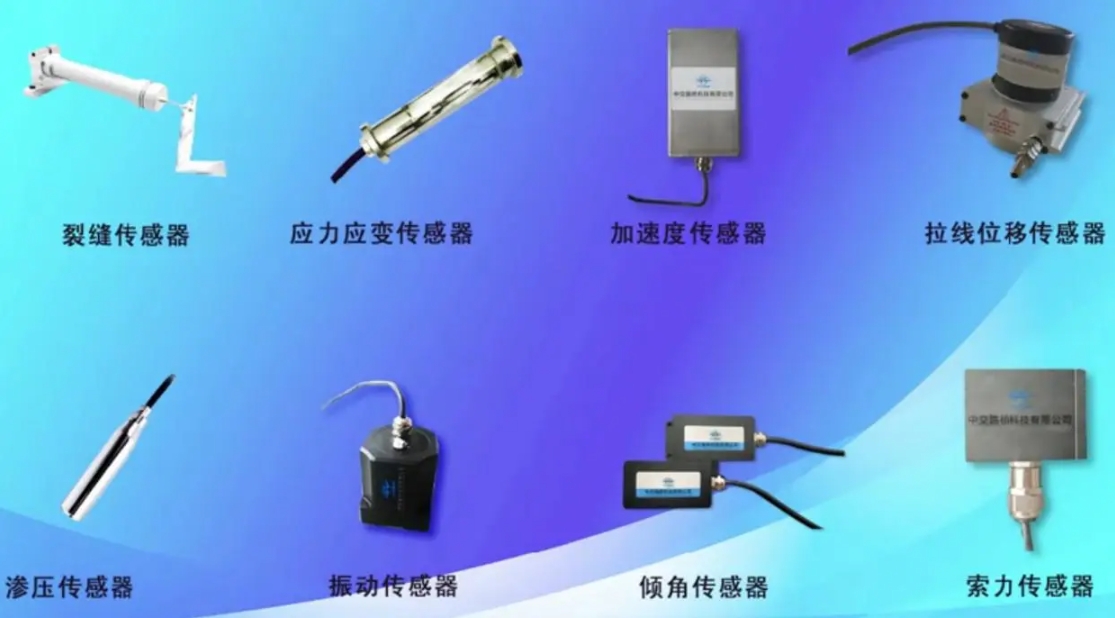

设备选型不按产品序列罗列，而按现场条件推导。中小跨径桥梁的典型约束有四条：梁底安装空间有限；点位分散、单座桥梁测点数量少；多数桥位不具备稳定的市电与布线条件；后期运维力量有限，难以为单座桥梁配置专职人员。这四条约束共同指向同一选型原则——一体化、无线传输、低功耗、免布线。项目全部采用一体化无线监测设备，具体配置如下。

1、一体式无线裂缝计。设备集成数据采集与传输功能，无需外接采集设备与长距离布线，可独立安装工作。这一型式适配中小桥梁零散分布的病害裂缝点位，能够明显降低现场施工与后期维护的工作量。

2、激光位移计。采用激光三角测量原理：设备发射激光束投射至被测面，反射光斑由CCD/CMOS传感器接收，光斑成像位置的变化经标定参数换算为位移量。该方式为非接触测量，无需在桥梁主体结构上安装机械触点，适配桥底狭小的安装空间与不便抵近的跨河、跨沟桥位。公开技术资料显示，基于该原理的挠度监测设备测量精度可达0.1mm级，适用于主梁挠度的长期采集。

3、无线振弦应变计。根据桥梁受力点位灵活布设，按需搭配采集设备。频率信号输出、抗干扰能力强、支持温度修正，在保证监测精度的同时简化现场设备布局，避免为满足设备密度而增设无实际判据的测点。

4、振动倾斜一体化设备。设备采用一体化集成设计，同步采集振动与倾斜两组数据，一台设备实现双重监测功能，减少设备数量与安装点位，适用于墩台、桥台及主梁等位置的组合参数监测。

四、数据链路与运维模式：从单桥监测到桥群管理

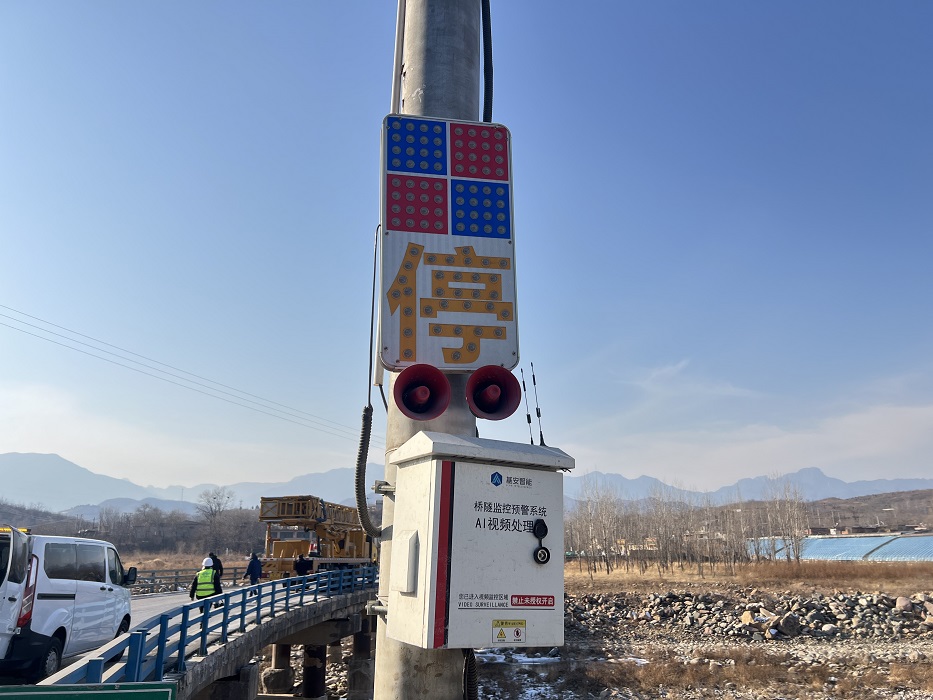

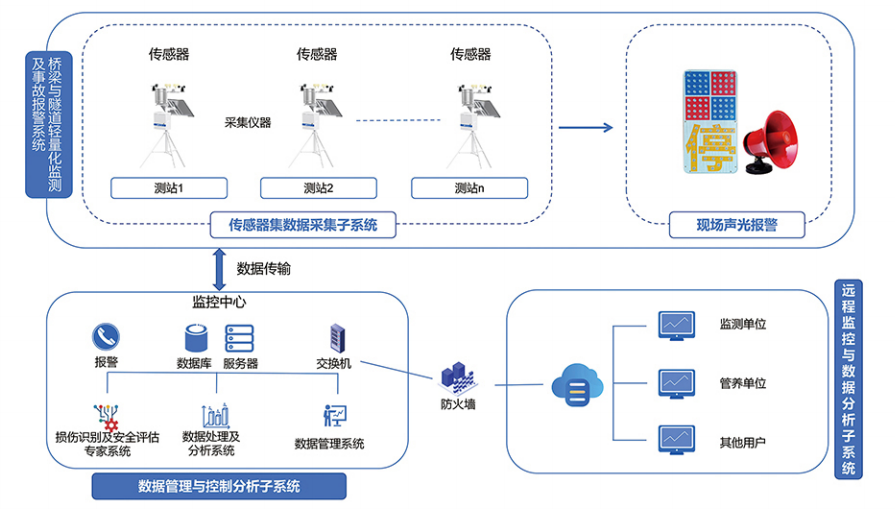

传统桥梁监测依赖人工现场采集，数据更新滞后，多桥管理难度较大。该项目所有监测设备均采用无线传输模式，监测数据实时上传至云端监测平台，管理人员可在线查看实时数据、调取历史变化曲线，分析结构长期变化规律。系统支持自主设置数据超限预警。监测指标异常时，系统发出预警提示，配合数据变化速率与测点位置信息，为管养单位处置提供依据，实现隐患早发现、早处置。多座桥梁可统一接入平台集中管理，解决中小桥梁监测运维繁琐、数据分散的问题。

这一模式与行业趋势一致。据人民日报相关报道，我国桥梁结构健康监测体系正呈现"大跨径桥梁向常规跨径桥梁延伸"与"单桥监测向桥群监管转变"的态势，桥群监管以"资源集约、平台同步、数据共享、应急联动"为思路，通过平台化构建与集群式监管形成区域数据中心。对量大面广的中小跨径桥梁而言，桥群集中管理是使监测投入形成规模效益的必要条件。

五、结论：桥梁轻量化监测的核心是匹配

中小跨径桥梁监测不存在可直接套用的标准化模板。轻量化监测的实质，是在规范要求与结构风险之间建立匹配关系：

其一，监测项目按结构受力特征与既有病害情况确定，保留与结构安全直接相关的指标；

其二，测点位置按控制截面布置，跨中、1/4跨、支座、墩台等部位优先，测点数量由监测需求推导，而非由成本倒推；

其三，设备型式按现场约束条件选定，以一体化、无线、低功耗方案适配分散点位与有限运维条件；

其四，数据管理以平台化为方向，通过预警机制与桥群集中管理，使监测数据进入日常管养决策。

盲目删减传感器与照搬长大桥梁方案，是同一认知偏差的两个方向。轻量化监测的目标是让每一处测点具备明确的监测价值与判据依据。

六、中交路桥科技：面向中小跨径桥梁的监测能力

中交路桥科技是集工程检测监测、城市生命线安全监测预警与评价、数字智能化研发于一体的复合型高新技术集团企业，业务覆盖监测方案制定、现场勘察、设备供应、软件平台开发、安装调试与后期运维的全流程。

在资质与科研能力方面，公司持有公路工程综合甲级检测资质（检测领域最高等级认证，覆盖路基路面、桥梁隧道、交通安全设施等全类别检测项目）、CMA资质、甲级测绘资质及桥梁隧道工程专项资质，是中国交通建设监理协会试验检测委员会副秘书长单位，并同时具备河北省"专精特新"企业、高新技术企业与科技小巨人三项认定。公司累计获得20余项发明专利、省部级以上科技奖项10余项，参编国家及行业标准20余项。

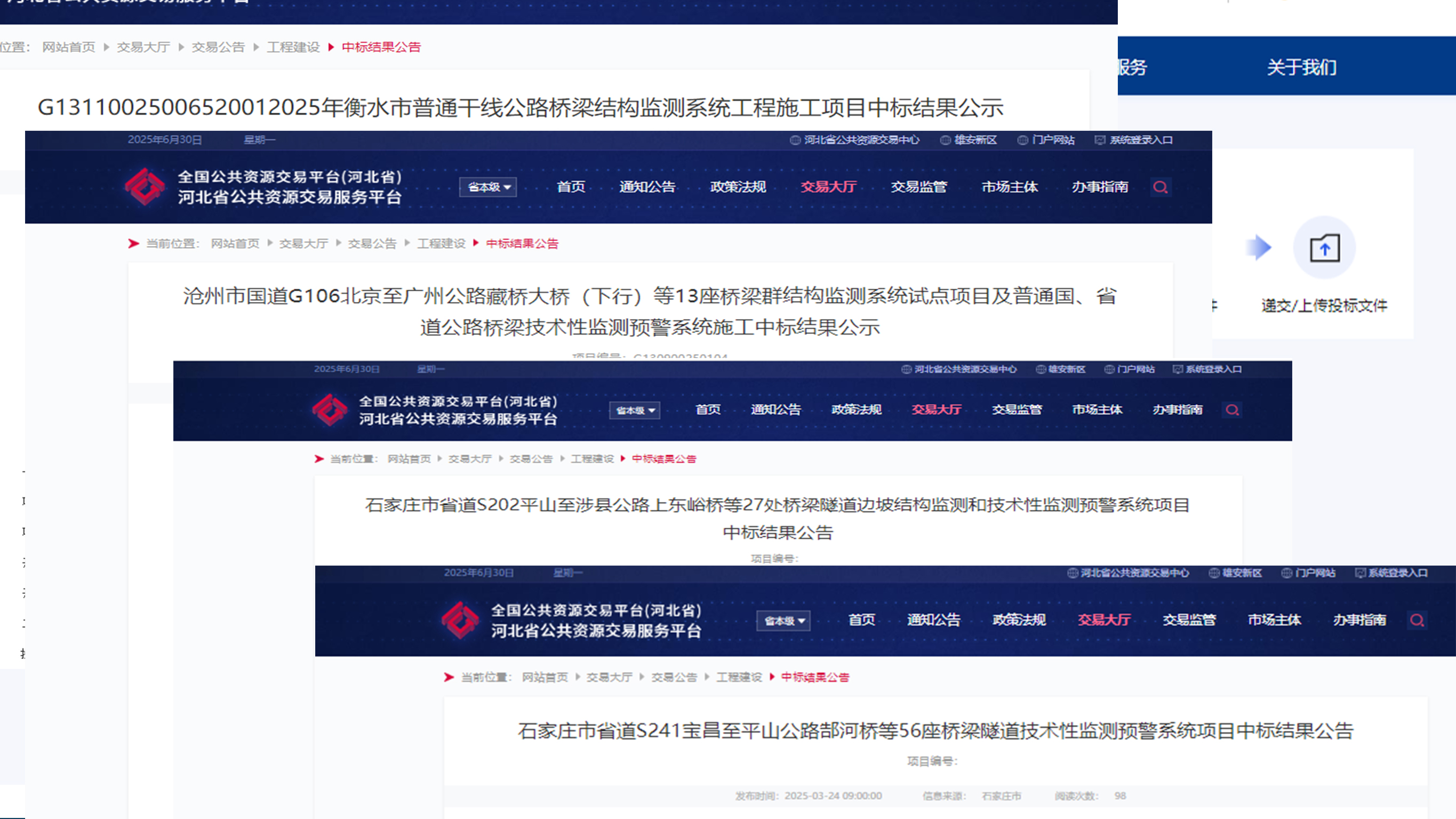

在中小桥梁监测的工程实践方面，公司已形成可核验的落地案例：为沧州辖区23座重点桥梁搭建轻量化监测体系，数据接入河北省公路基础设施健康监测平台，2025年汛期子牙新河良各庄桥在监测数值异常时触发预警并推送至管养责任人，单桥部署周期控制在1天以内；为石家庄省道S202的27处桥隧边坡部署轻量化监测系统，构建"监测—预警—处置"链路；承担衡水市普通干线公路桥梁结构监测系统项目，覆盖国道G339滏东排河下行大桥等3座桥梁群。其技术路径围绕轻量化前端感知网、轻量化主机与云端监测平台展开，与前述"少参数、低成本、低功耗、自组网、高集成"的技术方向一致。

对同类型中小跨径桥梁安全监测项目，中交路桥科技可提供成套工程参考与实施经验，为城市中小桥梁的安全管控提供经济、可靠的监测解决方案。欢迎各管养单位就桥梁健康监测定制方案进行咨询，公司将结合桥梁跨径、桥型、病害情况与现场条件，一对一匹配监测项目、测点布置与设备配置。
