在活性污泥法污水处理工艺中，污泥沉降比（SV）始终是运行调度不可绕开的核心参数。污泥沉降比（SV）是指曝气池混合液在量筒内静置30分钟后，沉淀污泥容积占原混合液容积的比例，以百分比表示，业内通常记作SV30。城市污水处理厂的SV30正常值一般在20%~30%之间，SV值越小，污泥的沉降性能越好；反之，则可能预示着污泥膨胀、丝状菌过度繁殖等异常工况。SV30不仅用于评定活性污泥的沉降与浓缩性能，也是剩余污泥排放的直接依据，长期以来与SVI30、MLSS、MLVSS、F/M、SRT等指标共同构成生化系统的"仪表盘"。

然而，这一关键指标在传统工艺中却长期依赖人工量筒读取：取样—静置30分钟—肉眼读取刻度—记录。检测过程受人为主观判断影响显著，单次测量耗时超过半小时，无法应对连续生产所需的实时反馈需求；与此同时，操作人员长期接触混合液样品，存在职业健康与生物安全风险。近年来，随着污水处理厂对精细化、无人化运营要求的提升，行业普遍将SV30在线监测视为"黑灯工厂"建设中的关键一环。大湾区某再生水项目即明确将"SV30在线自动监测"列入智能化感知清单，通过机器视觉识别与物联网网关将数据上传至集控云平台，替代人工定期检测。正是在这一背景下，中交路桥科技基于机器视觉的污泥沉降比自动检测系统逐步从实验室走向工程现场，成为破解传统检测瓶颈的重要技术路径。

一、系统总体架构与硬件组成

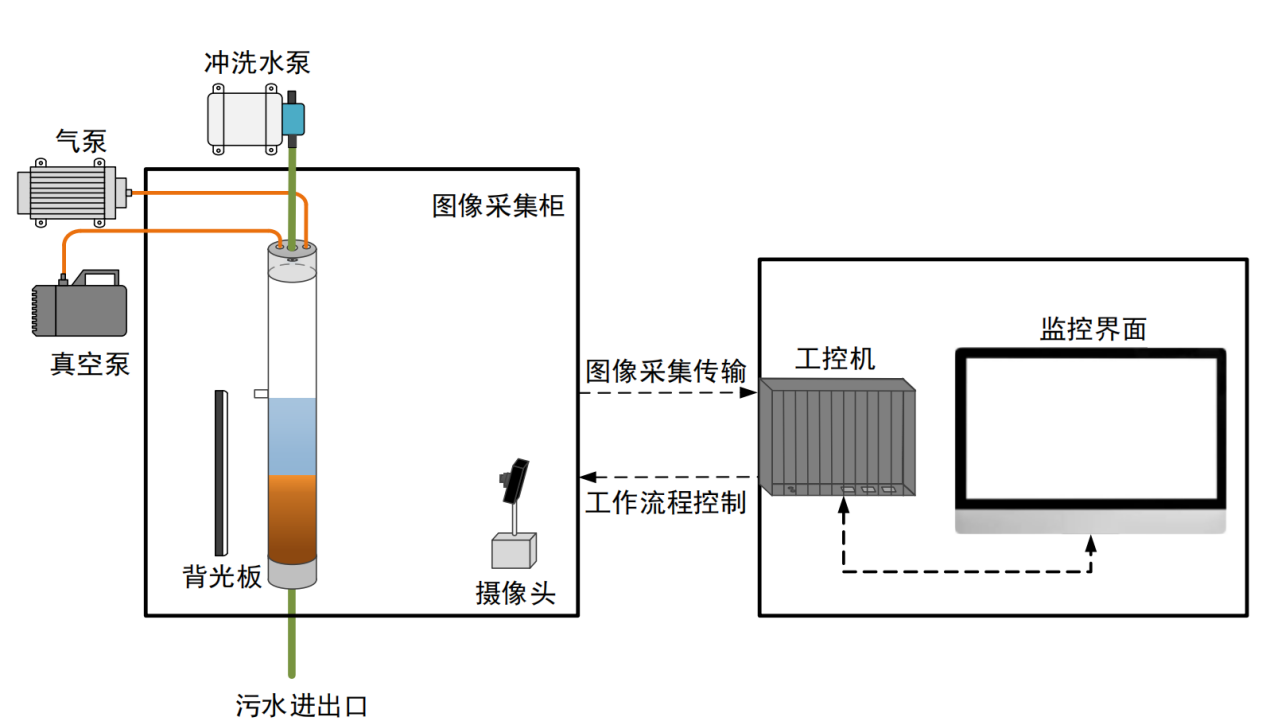

整套检测系统以工控机（IPC）作为核心运算与调度平台，配合工业摄像头、多种功能泵与电动球阀，构建了一套完整的现场级自动检测闭环。其中，工业摄像头作为系统感官，定焦定距对准沉降容器，连续采集沉降过程图像；工控机则承担图像处理算法的运行、时序控制、数据存储与对外通信等多重任务，并通过RS485/Modbus或者IO信号驱动电动球阀与隔膜泵，完成进样、排泥、清洗等执行动作。整套系统具备24小时不间断运行能力，可实现全天候、全封闭、全自动的SV30检测，并通过标准化数据接口将结果推送至上层SCADA或者云端管理平台。

二、基于图像处理的泥水界面识别方法

传统SV30检测依赖沉降量筒外壁的刻度线进行人工读数，而在机器视觉场景下，刻度线信息反而成为强干扰源：玻璃容器在长期使用过程中产生的细微划痕、内壁附着物以及光照不均匀，都可能造成刻度识别错误。

基于机器视觉的污泥沉降比自动检测系统设计采用无刻度沉降玻璃管，从硬件层面消除刻度干扰。在软件层面，结合以下算法流程实现泥水界面的精准识别：

1、图像色彩空间转换及通道提取：将采集图像由RGB空间转换至HSV或者Lab空间，利用泥水界面上下区域在某一通道分量上的显著差异进行通道分离，强化目标区域对比度。

2、图像滤波：采用中值滤波、高斯滤波或者形态学滤波，抑制图像采集过程中引入的随机噪声与光照不均匀。

3、图像增强：通过直方图均衡化或者限制对比度自适应直方图均衡化（CLAHE）等方法，提升图像局部对比度，使泥水分界面更加清晰。

4、图像裁剪与边缘检测：基于Canny算子或者改进型边缘检测算法提取界面轮廓，并结合Hough变换等几何特征识别方法，最终输出界面高度。

最终，系统根据界面高度与沉降管有效高度的对应关系，自动计算得到SV30数值，并按预设周期上传。整条图像处理链路在工控机本地完成，响应延时控制在秒级，满足在线监测的实时性需求。

三、负压式活性污泥抽提装置

污泥形态对SV30测定结果具有显著影响——絮体结构完整、丝状菌与菌胶团比例适宜的活性污泥，其沉降曲线才具有表征意义。传统吸污方式采用污水泵直接抽取，泵的叶轮高速剪切极易打散污泥絮体，导致测得的SV值偏离真实沉降性能。基于机器视觉的污泥沉降比自动检测系统设计了负压式活性污泥抽提沉降装置。其工作原理是利用真空发生装置在沉降管顶部形成稳定的负压，混合液在压差作用下由沉降管侧壁进污口被平稳吸入沉降管内部，整个过程对污泥施加的机械剪切极小，可有效保护絮体结构的完整性。该方式相对于传统水泵直抽方式，能够最大程度保留污泥的真实形态，从而显著降低检测误差，提升SV30数据的工程参考价值。

四、沉降管清洗与自动维护装置

污泥混合液中含有大量微生物与无机悬浮物，长期运行过程中会在沉降玻璃管内壁形成生物膜与无机附着层，导致管壁透明度下降、图像采集质量劣化，进而影响界面识别精度。为解决这一问题，系统未采用超声波清洗方案。虽然超声波清洗在金属换热器领域效果良好，但长期高频超声空化作用会对玻璃材质沉降管造成微裂纹损伤，缩短设备使用寿命，且超声波换能器的长期工作能耗较高。系统设计了机械式清洗装置，结合独立的污泥排放管路实现"排泥—清洗—复位"的自动化作业流程。清洗机构结构简单、运行可靠，可在每次检测间隙自动完成对沉降管内壁的清洗，长期保持玻璃管的高透明度。该方案在工程实践中表现出良好的应用价值，已在多个项目中长期稳定运行。

五、技术价值与行业意义

从工程应用角度看，基于机器视觉的污泥沉降比自动检测系统在以下层面具备明确价值：

一是检测效率提升。单次检测周期由人工方式的30分钟以上压缩至系统自动运行的预设周期，可实现高频次连续监测，为工艺调控提供更密集的数据支撑。

二是检测精度与一致性提升。机器视觉识别消除了人工读数的主观偏差，配合无刻度沉降管设计，从硬件与算法两端共同保障了检测结果的可重复性。

三是运行可靠性提升。负压抽提与自动清洗装置的引入，使系统具备长期稳定运行的能力，降低了维护频次与运维成本。

四是与智慧水务平台的深度融合。检测数据可通过标准化接口接入SCADA或者云平台，与进水COD、溶解氧、回流比等工艺参数联动，为工艺优化与异常预警提供数据基础。

六、基安云 · 中交路桥科技的实践

在污水处理智能化的行业大趋势下，中交路桥科技有限公司（成立于2009年，河北省高新技术企业、专精特新企业）依托"基安云"系列物联网科技平台，将上述机器视觉检测能力纳入其智慧污水处理整体解决方案之中。中交路桥科技自主研发的基安云·智慧污水处理系统，融合了IOT平台、大数据平台、AI平台与数字孪生平台，构建了包含感知层、传输层、平台层、应用层的四维架构。在感知层，系统通过部署多参数水质传感器阵列与机器视觉检测装置，实现COD、氨氮、总磷、SV30等多指标的在线监测；在平台层，依托数字孪生系统建立三维工艺仿真模型，对曝气量、回流比等关键参数进行动态优化；在应用层，则通过改进型模糊PID控制算法实现溶解氧等关键工艺变量的精准调节。

这一方案将"以机器视觉为代表的智能感知+以数字孪生为代表的工艺优化+以智能控制算法为代表的执行闭环"进行了系统化整合，使得污泥沉降比这一关键工艺指标不再仅仅是离线检测数据，而是成为驱动工艺自适应调控的核心变量之一。从工程检测、城市安全监测到数字化研发运维，中交路桥科技通过"基安云"平台持续推动传统污水处理向"数据驱动、模型支撑、智能调控"的新范式演进。机器视觉与污泥沉降比自动检测系统的结合，正是这一演进过程中的关键技术节点之一。
