进入夏季主汛期，国内多地同步启动年度桥梁定期检测工作。蚌埠针对四座跨淮河特大桥开展2026年度检测作业，贵州乌当公路管理段完成辖区30余座桥梁的全域排查，涵江公路分中心也对54座国省干线桥梁实施年度检查。多地集中开展检测作业，根源来自7‑8月主汛期的特殊环境条件，高温与强降雨的叠加作用，会加速桥梁构件性能劣化，放大结构安全风险。

桥面裂缝、坑槽这类病害初始阶段尺寸微小，若未被及时识别处置，在荷载与雨水侵蚀的持续作用下，病害会持续扩张，逐步演变为结构性风险。依据现行行业规范，特大桥梁需要每年完成一次定期检查。不同桥型包括悬索桥、斜拉桥、钢桁拱桥，结构受力模式与薄弱部位存在明显差异，检测评估工作需要结合结构特征制定针对性方案，实现差异化排查。

国内大量存量桥梁已经进入服役中后期，不同程度出现耐久性衰减问题。裂缝是钢筋混凝土桥梁最为普遍的病害类型，几乎所有混凝土桥梁在全生命周期内均会产生不同性质的裂缝。不同成因的裂缝，对结构的危害等级存在显著区别，开展病害研判的首要环节就是完成裂缝类型甄别。

超载裂缝的产生来源于外部荷载超出结构设计承受能力。国内路网交通量持续增长，不少钢筋混凝土桥梁长期处于超设计荷载通行状态。混凝土局部承压强度不足或是长期超载运行，会诱发局压裂缝；构件受拉区域拉应力超过混凝土材料抗拉限值时，则产生弯曲裂缝，该类裂缝直接反映结构受力状态异常。

钢筋锈蚀诱发裂缝属于结构内部损伤向外发展的结果。钢筋发生锈蚀之后，锈蚀产物体积可膨胀至原有体积的2‑4倍，对周边混凝土形成膨胀应力，应力超过混凝土抗拉强度之后，会生成沿钢筋走向分布的顺筋裂缝。该类病害早期外部表征微弱，隐蔽性较强，但对结构耐久性破坏作用突出。

网裂，也叫龟裂，表现为混凝土表面纵横交错的不规则裂隙。该类病害大多产生于混凝土浇筑成型阶段，混凝土拌合后运输时间过长造成水分散失、后期养护措施不到位，均会诱发网裂。裂缝形成之后，雨水、空气会沿裂隙侵入构件内部，进一步加剧混凝土碳化以及钢筋锈蚀，病害与损伤互相促进，形成恶性循环，逐步削弱整体结构安全储备。

大众对于桥梁检测普遍存在认知偏差，多数人将其等同于现场目视查看桥底、标记裂缝位置。实际上外观检视只是整套检测评估体系当中的一部分。完整的桥梁定期检测，核心目标是对桥梁当前剩余耐久性水平给出科学判定，整套工作由表观状态评估与结构内部探测两大模块共同构成。

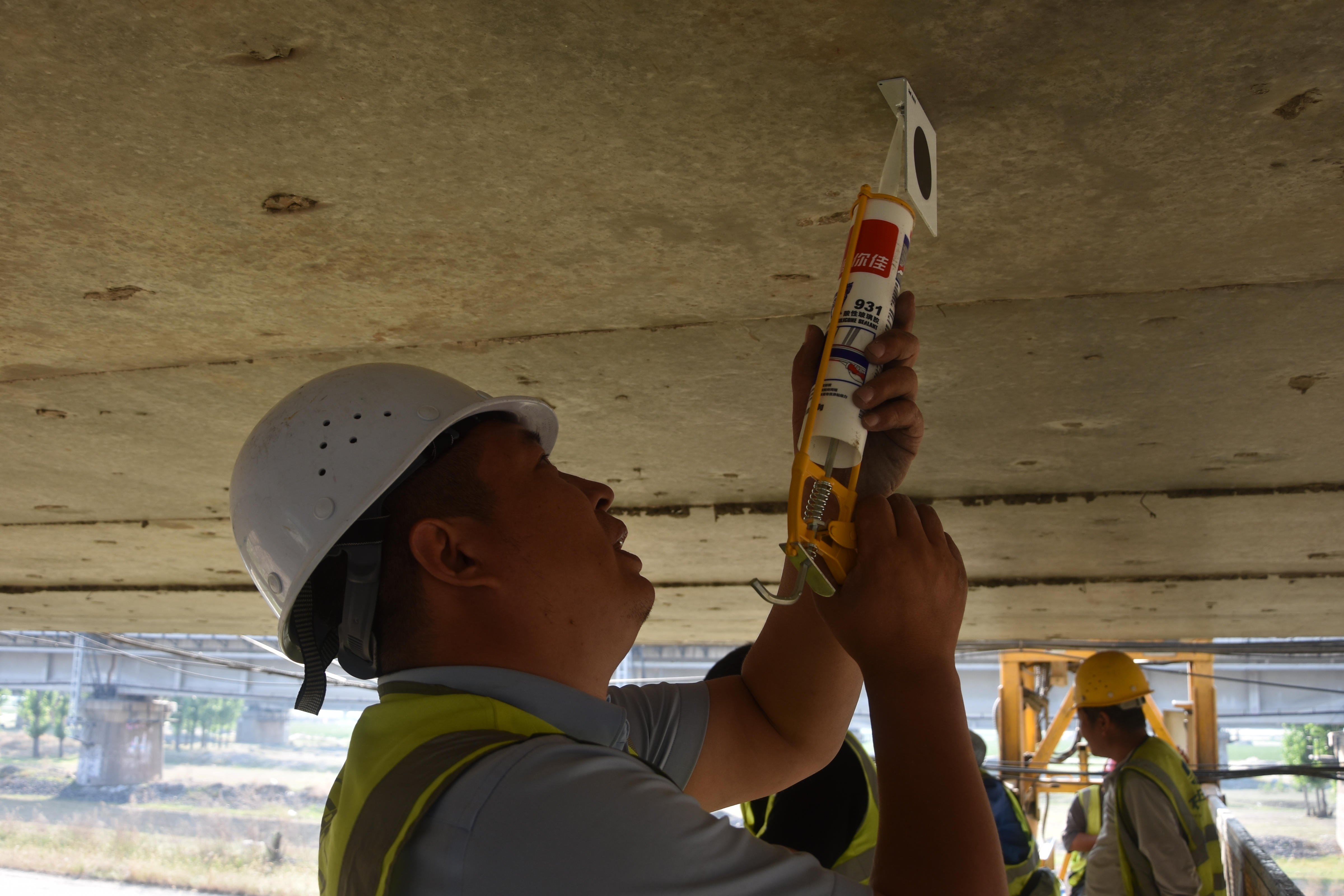

表观状态评估针对桥墩、桥面板等外露构件实施系统性勘察，完成裂缝、钢筋锈蚀、混凝土剥落等表观损伤的识别、记录与分级。仅依靠外观检查无法掌握构件内部情况，结构内部探测需要借助超声波成像等无损检测手段，判定构件内部的完整状态。

以混凝土强度检测为例，回弹法属于高效的无损检测手段，不会对原有结构造成损伤，依靠回弹仪可以快速得到混凝土表层强度的初步结果。桥梁服役年限增加之后，混凝土表层碳化现象难以避免，此时仅依靠回弹法得到的数据存在偏差，需要搭配超声法，依据超声波在混凝土介质内部的传播特征，判断构件内部密实情况。当无损检测结果存在争议时，则采用钻芯法，获取实体芯样送至实验室开展测试。针对钢筋锈蚀程度判定同样遵循该套逻辑，涉及关键承重构件时，必要时需要剔开保护层，直接对钢筋本体开展实测。氯离子含量、混凝土保护层厚度、碳化深度等量化指标，是评估桥梁长期安全状态的核心依据。

现场检测作业大多集中在盛夏高温环境，技术人员需要在暴晒条件下完成数据采集、记录与病害趋势研判，构件上一处微小缺陷，都有可能随汛期环境演化发展成重大安全隐患。中交路桥科技具备完整的桥梁检测评估技术能力，依托标准化技术流程、成套智能检测设备以及专职技术团队，承接各类桥梁定期检测、病害专项排查、技术状况评定业务，严格按照现行规范完成现场勘察、室内试验与报告编制全流程工作，为桥梁运维、加固改造、限载评估提供客观可靠的数据支撑。如有桥梁检测、结构评估相关业务需求，可开展商务洽谈。
