1、背景

城市更新是“十五五”期间国家重大战略之一，发改委明确“十五五”时期我国将建设改造地下管网超70万公里；住建部部署了2026年重点任务，力争完成各类老化燃气管道改造3万公里。 地下管线探测是助力地下管线改造工程建设的第一步，传统地下管线探测手段高度依赖人工经验与简易设备，存在多重安全与效率短板：

（1）探测精度不足。易受复杂地质、电磁干扰影响，无法精准识别管线深度、走向及材质，易出现误判漏判，引发挖断燃气、电力、通信管线等事故，严重威胁营业线行车安全与施工人员生命财产；

（2）探测效率低下。人工排查耗时耗力，无法满足施工时效性要求；环境适应性差，部分现场无外接电源，传统设备难以持续作业；

（3）缺乏动态监控能力。无法在施工全过程对管线状态进行实时追踪，埋下安全隐患。

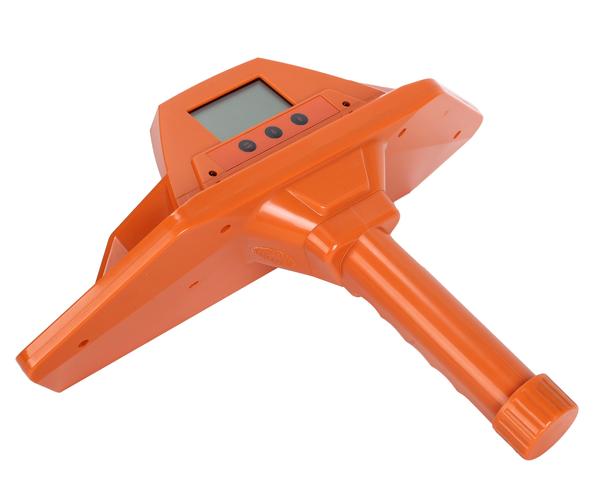

中交路桥科技ZJGX500智能管线探测仪基于电测感应原理，采用矩阵式，融合RTK高精度定位，实现了非开挖情况下地下管网快速精准地探测，确认管线位置、埋深、走向及大致管径，为管线改造及地下管网一张图管理平台建设提供可靠的管线参数。

2、工作原理

ZJGX500智能管线探测仪基于电磁感应原理，设备主要有发射机和接收机组成，采用垂直发生的方式。

（1）发射机

 发射机是由发射线圈及一套电子线路组成，采用感应的方式向管线加某种频率的信号电流。发射机平卧，发射线圈面与地面呈水平状态进行垂直发射。当发射线圈位于管线正上方时，它与地下管线不耦合，即不激发。当发射线圈位于离管线正上方h(埋深)距离时，它与地下管线耦合好，出现极值。

（2）接收机

 接收机是由接收线圈及一套相应的电子线路和信号指示器组成，采用多线圈结构，接收发射机施加到管线上的特定频率的电磁异常电流信号。

（3）信号处理

通过信号放大、滤波、信号转化与分析等一些列流程，对采集到的异常信号进行处理，精准判断底线管线的埋深、走向、材质等相关信息。

3、产品优势

ZJGX500智能管线探测仪采用3D磁棒线圈技术与BD高精度定位算法，探测能力大大增强。

（1）信号身透力强

采用3D磁棒线圈阵列式排列，信号能穿透硬化路面、泥土、草地等多种场景，受环境因素影响小，操作简单。高灵敏度，能够接收到微弱的信号，能有效识别PE、PVC、玻璃钢管、水泥管道、球墨铸铁、光纤、 电缆等多种不同材质的管道。

（2） 定位精度高

设备融合了RTK，实现了厘米级的定位精度。探测数据可实时同步上传三维可视化监管平台，直接生成带有地理信息的管线分布图，省去了传统人工测量坐标的繁琐步骤，极大提高了内业成图效率。

（3）可视化交互

无源追踪深测，无需管线有无示踪线，也无需连接管线或做其他前期处理工作。配备高亮度彩色图形显示器，实时以波形、数值、罗盘导向等多种方式展示信号强弱、深度、电流方向及管线走向，实现了全景可视化交互。

4、应用场景

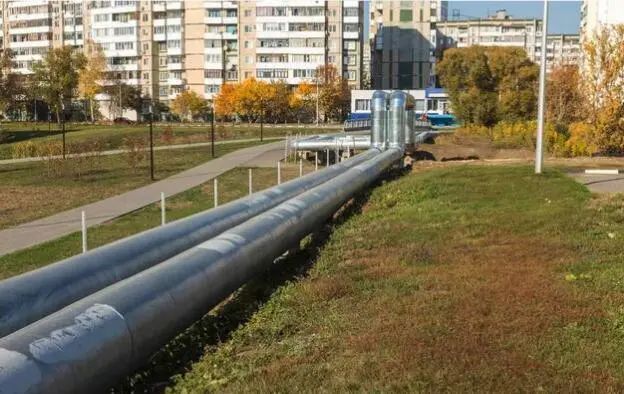

城市地下管网是城市生命线重要的组成部分，中交路桥科技ZJGX500智能管线探测仪，可广泛应用于各类地下管线的探测，实现了城市生命线工程的全域探测，且数据格式符合国家地下管线一张网的要求，数据能实时解决政府管理平台。

（1）市政管网普查：基于高精度RTK的管线定位模块，在进行管线探测是，快速定位城市地下供水、排水、燃气、热力等各类市政管道，能够辅助建立地下管网三维GIS模型。

（2）电力通信安全管理：埋藏的电力通信管线是保障现代社会的正常运转的关键，其影响安全运行的因素也比较多。ZJGX500智能管线探测仪能够精准、精准的定位高压电缆、通信光缆的铺设路径及埋深，为其他工程的施工方案提供可靠的科学依据，避免其他工程施工影响管线的正常工作，保障社会电力及通信安全运营及管理。

（3）相关工程的勘察及验收：基础设施改建、扩建及新建，都可能收到地下构建筑物的影响，ZJGX500智能管线探测为道路改造、地铁建设、城市更新等工程提供准确的地下障碍物分布特征，助力相关工程的科学施工，已经工程验收。

5、中交路桥科技有限公司管线探测服务

 中交路桥科技有限公司成立于2009年，是专业从事工程检测监测、城市安全监测预警与评价、数字智能化研发为一体的复合型高新技术集团企业。企业以智慧监测为眼，以精准检测为手，以数据智能为脑，守护每一处工程、每一座城市的安全生命线。公司打造了“检监测评管”五位一体的工程检测监测服务，检：精准检测，科学评估；监：实时监测，动态感知；测：数据采集，智能分析；评：风险评级，安全诊断；管：系统治理，智慧运维；构建了工程与城市安全综合治理体系，助力国家城市更新战略。

（图源网络，侵权联系可删）
