1、管线探测需求

国家发改委明确“十五五”时期我国将建设改造地下管网超70万公里，新增投资需求突破5万亿元，将管网改造纳入重大基础设施建设战略布局；住建部在全国住房城乡建设工作会议中部署2026年重点任务，常态化推进城市燃气管道老化更新改造，力争完成各类燃气管道改造3万公里；同步推进城市基础设施生命线安全工程建设，持续开展排水管网混错接治理、易涝片区系统化改造，提升排水防涝工程体系韧性，同时严格落实供水管网漏损控制要求，推动供水管网漏损率逐步降至10%以内。

在此政策导向下，2026年管网改造核心目标已从“补短板”转向“系统更新”，持续开展地下管网改造和综合管廊建设，将管网改造与城市体检、更新试点深度结合，纳入“两重”“两新”项目重点推进范畴，通过政策引导与资金扶持，全面筑牢城市生命线安全工程。

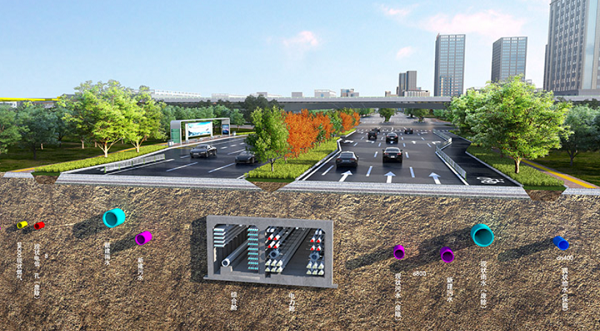

城市更新重点针对基础类设施不完善、配套基础设施不足、公共服务设施缺失等方面存在的突出问题开展全面整改，涉及的管线包括电力、给水、排水（雨水、污水）、热力、燃气、光缆等各种管线，重点探测管线为测区内地下管线涉及到雨水、污水、给水、室外消防（含埋地管、水泵接合器、室外消火栓）、电力、电信、燃气等管线。

2、地下管线探测技术原理

地下管线探测方法主要依据管线材质、埋深、环境条件等因素进行选择，核心目标是查明管线的平面位置、走向、埋深、规格、性质、材质等信息。主要方法可分为电磁感应法（针对金属管线）和地质雷达法（针对非金属管线）两大类。

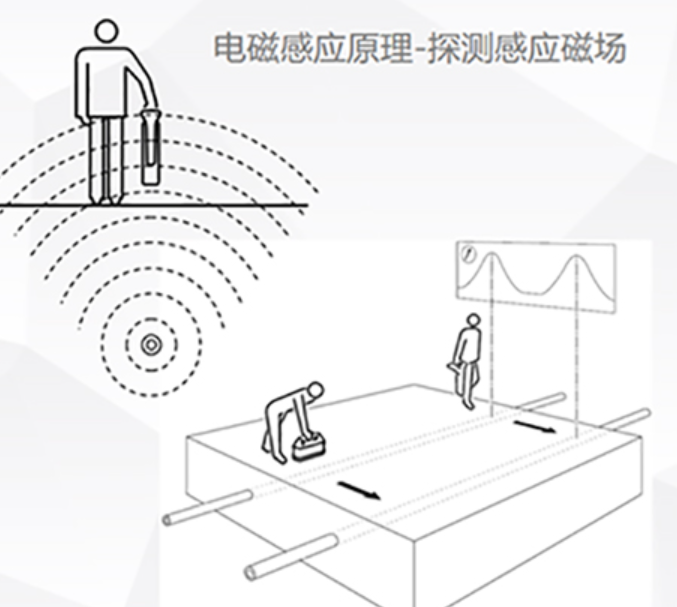

电磁感应原理是探测金属管线、电/光缆，以及一些带有金属标志线的非金属管线，其优点是探测速度快、简单直观、操作方便、精确度较高。其缺点在于探测非金属管线时，必须借助非金属探头，这种方法使用起来比较费力，需要侵入管线内部。

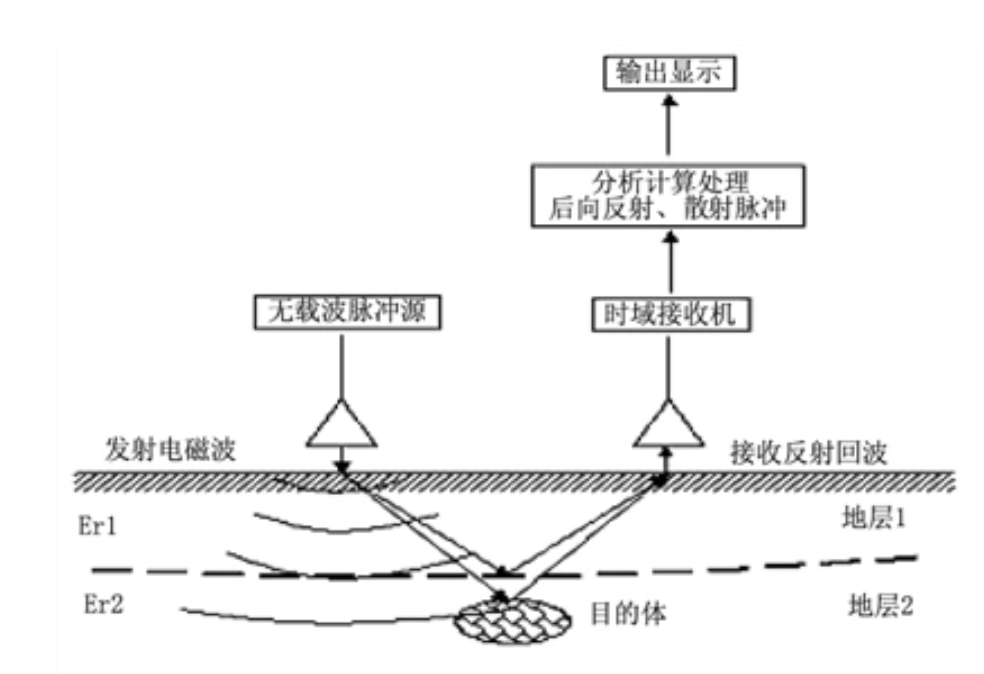

电磁波探测原始是对所有材质的地下管线，也可用于地下掩埋物体的查找，俗称雷达，也被称为管线雷达。雷达向地下发射高频电磁波，通过分析遇到管线后的反射波传播时间和波形特征，来判断管线的位置和埋深。其优点是能探测所有材质的管线。缺点是对环境要求较高，测深能力有限，对操作者素质和经验要求高。

3、管线探测工作方法与技术

3.1 管线调查

采用物探技术进行管线探测之前，首先对测区内明显管线点、标识物、构筑物、附属设施及出露管线段采用实地调查的方法工作，结合已有的管线资料，现场进行测量分析，根据不同情况采用下井与不下井方式调查量测管线要素，记录其管线的类型、管径、材质、埋深、特征及偏距等，现场绘出管线调查草图，并做好标记和记录。

3.2 明显点调查

明显点调查方法是将窨井盖打开，在原有管线资料的基础上，对明显管线点及其附属设施（包括接线箱、电信人孔、电信手孔、仪表井、检修井、阀门、消火栓等）做详细的调查、量测和记录；查清各类被调查管线的类型、管径、材质、埋深、走向及管线的连接关系。对于裸露管线埋深量测管顶至地面的距离（取负值），其中消火栓、电话亭、接线箱、配电箱、出入地、上杆埋深取为"0"值。

管线点的位置设在井盖中心，当地下管线与检修井中心偏距≥0.2m时，量测了管偏并记录了管偏方向，当管偏大于1m时实测其点位，检修井作为地物点定点。

3.3 隐蔽点探测

(1) 电信、电力管线隐蔽点的探查

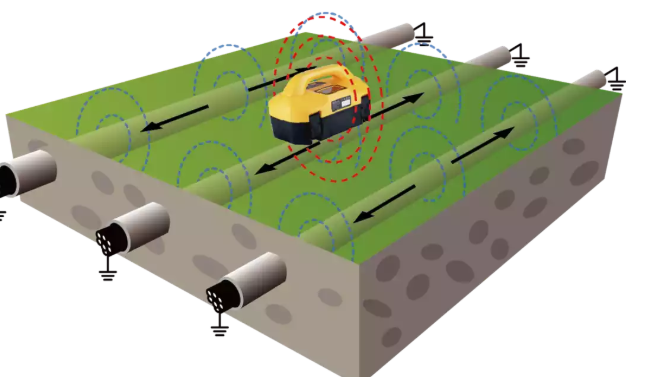

电信、电力管线隐蔽点的探查，一般采用夹钳法或感应法。对于单根埋设方式的，采用极大值定位就可以满足精度要求；对于管块埋设方式的，其隐蔽点探测采用“等效差值”法进行定位、定深。

(2)、 给水、燃气管线的探测方法

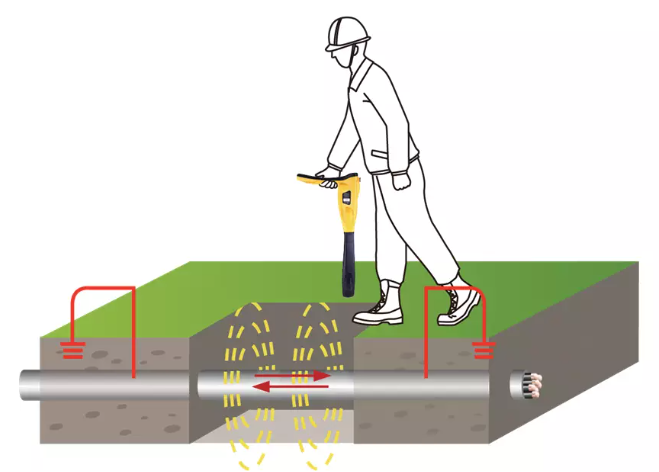

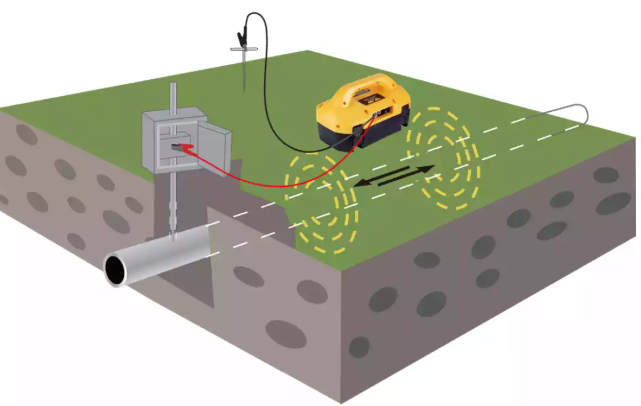

探查给水、燃气管线时，其材质是金属的，有明显管线点并有接地条件的地段均采用直连法探测，没有接地条件的管段采用感应法探测；给水管线材质是砼、燃气管线材质是塑胶时，一般采用开挖、钎探以及收集管线资料等来进行推测定位、定深。

（直连法）

（3） 金属管线隐蔽点的探查

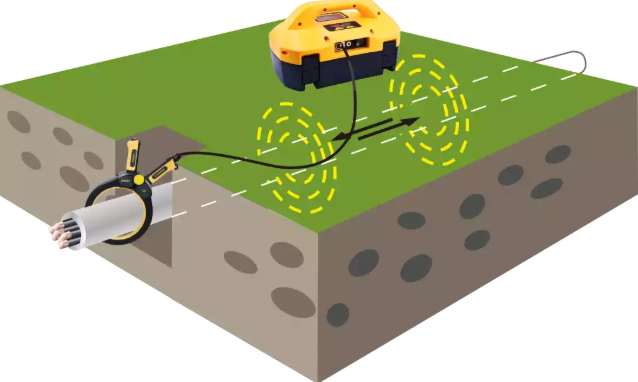

电力、给水、热力、通讯等铸铁、铜质材料管线，一般采用直接法、夹钳法或感应法进行探查。对单根埋设方式的管线，采用极大值定位就可以满足精度要求；对于管块埋设方式的管线，其隐蔽点探查采用“等效差值”法进行定深。

（夹钳法）

（4） 非金属管线的探测方法

给水、排水等非金属管线，一般使用探地雷达，利用已知点进行现场试验，选择合适的介电常数，进而对非金属管线深度进行定位。

3.4 复杂条件下的探测方法

（1）当两条平行管道相距较近时，一般难以区分为两个异常信号，此时采用选择激发法，突出探测管线的信号，遇到多种管线交叉或上下重叠的情况，采用选择性激发和差异性激发对其进行区分。

（2）路面下有钢筋网或有其他干扰物时，用常规的方法定位定深达不到精度要求，采用抑制干扰信号的方法进行探测的。

4、管线物探的主要精度指标

地下管线探测应满足《城市地下管线探测技术规程》（CJJ 61-2017）中规定的精度要求：

(1)城市地下管线探测应以中误差作为衡量探测精度的标准，且以二倍中误差作为极限误差。

(2)探测精度应符合下列规定:

①明显管线点的埋深量测中误差不应大于25mm。

②隐蔽管线点的平面位置探查中误差和埋深探查中误差分别不应大于0.05h和0.075h，其中h为管线中心埋深，单位为毫米，当h<1000mm时以1000mm代人计算；地下管线详查时，地下管线平面位置和埋深探查精度可另行约定。

③地下管线点的平面位置测量中误差不应大于50mm(相对于该管线点起算点)，高程测量中误差不应大于30mm(相对于该管线点起算点)。

(3)管线点测量精度：相对于临近控制点平面测量中误差ms不得大于±5cm，相对于临近控制点高程测量中误差mh不得大于±3cm。

(4)电缆根数（包括总孔数与已用孔数）计数错误率<3％。

(5)管线规格（包括管径和断面尺寸）的量测限差为±5cm。

5、地下管线多维可视化建模

全国住房城乡建设工作会议明确将持续开展地下管网改造和综合管廊建设， 其核心是从单一工程思维转向系统性治理思维，通过机制、技术和模式创新等助力城市更新，在工程技术层面，“精细化”和“智能化”成为关键词。

中交路桥科技有限公司基于BD的地下空间探测技术及多维数据建模技术体系，通过北斗+物探等多技术融合，地下管线走向及埋深信息探测精度提高到 95%以上；基于光纤传感(DTS)、相关仪等技术的漏损检测系统，管网漏损检测准确率达到95%以上；基于雪花模型的多维数据建模和 Ot-VTK三维可视化技术，地下空间建模精度达到 95%以上，实现了管网、地质、地物的高精度融合建模。技术系列已经完成了多项地下管线探测及建模管理工程，实现了地下空洞监测、管网漏损监测、地面沉降分析等多种管线问题的智慧化分析及管理，为城市更新提供了智慧化的解决方案。
