一、方案背景

试想一下这样的场景：暴雨过后，山体滑坡突然阻断公路；运营多年的桥梁，在重车经过时出现异常振动——这些隐患如果未能及时发现，不仅会造成交通瘫痪，更可能演变为危及生命的安全事故。公路边坡和桥梁就像人体的骨骼，日复一日承受着风雨侵蚀、地质变动和荷载考验。强降雨可能诱发滑坡泥石流，结构老化会带来细微裂缝，地基沉降更可能导致整体位移。传统的定期巡查就像“年度体检”，往往难以捕捉突发病变；而零散的监测手段，又容易顾此失彼。正是为了破解这一困局，中交路桥科技推出了一套“24小时在线”的智能桥梁健康监测方案。

二、方案概述

传统监测方式普遍存在精度不足、预警滞后、监测覆盖单一等痛点，难以满足新时代公路边坡与桥梁安全管理的精细化需求。基于此，中交路桥科技依托北斗卫星技术、多源传感器融合、InSAR变形监测等核心技术，深耕行业痛点，打造出公路边坡、桥梁安全监测一体化解决方案，实现了从风险感知、数据传输到智能预警、科学处置的全流程闭环管控，为公路安全管理工作提供了坚实的科学决策支撑。接下来来拆解这套方案的核心技术、具体部署方式，以及它在真实场景中的应用价值。

三、核心技术概述

（一）多源传感器融合监测

为实现对公路边坡与桥梁的全方位、无死角监测，本方案采用多源传感器融合技术，整合风速风向计、雨量计、深部位移计、振动分析仪、振弦式应变计等多种监测设备，构建多参数、立体化监测网络。通过实时采集风速、风向、降雨量、结构位移、应力应变等关键数据，全面捕捉边坡与桥梁的运行状态，为后续安全评估、风险预判提供精准、全面的科学依据，打破单一传感器监测的局限性。

（二）高精度GNSS监测

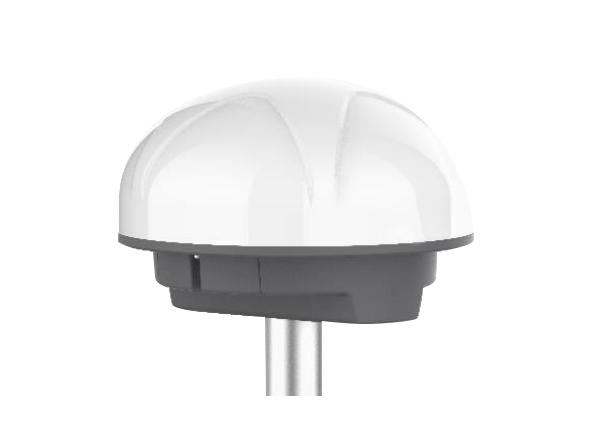

本方案引入新一代普适型GNSS高精度接收机PG07，依托北斗三号卫星信号，可实现毫米级精度的地表位移监测，精准捕捉边坡、桥梁的细微位移变化。该接收机支持北斗单系统多频点接收，内置MEMS传感器，能够稳定输出高质量的RTCM3.X原始观测量数据；同时采用IP68防水防尘设计，搭配多种超低功耗工作模式，可适应山区、暴雨、高温等各类复杂环境，满足长期连续监测的需求。此外，该设备支持前端解算与后端解算两种灵活模式，可根据工程实际需求按需配置：前端解算模式下，接收机可在本地完成基线解算，直接输出位移坐标数据，具有数据传输量小、对通信带宽要求低的优势；后端解算模式下，接收机会将原始观测量传输至监控中心，由专业解算软件完成基线解算，可实现多站联合解算，进一步提升监测精度。

（三）InSAR变形监测

InSAR（合成孔径雷达干涉测量）技术作为一种主动式微波遥感技术，凭借其全天时、全天候、非接触、高精度、监测范围广的核心优势，成为桥梁轻量化监测的有效手段。该技术通过卫星搭载的合成孔径雷达，对边坡与桥梁进行周期性扫描，利用两次成像的相位差，精准解算出地表及结构的微小形变，能够及时发现肉眼难以察觉的细微变形隐患，为边坡与桥梁的安全评估提供重要支撑。

（四）高精度三维位移监测

针对复杂结构和大跨度桥梁的监测需求，本方案采用激光雷达、摄影测量或全站仪等设备，对桥梁和边坡进行高精度三维扫描，全面获取其整体形态与局部变形数据。通过三维建模与数据比对，可直观呈现结构的整体变形趋势，清晰识别局部变形隐患，为复杂结构、大跨度桥梁的健康评估提供精准、直观的技术支持，助力工程人员快速掌握结构运行状态。

四、监测方案详细设计

（一）边坡监测

结合边坡的地质条件、坡度、高度等实际情况，聚焦边坡失稳的核心风险点，优化传感器布设方案：在边坡关键受力部位、易发生位移区域，合理布设深部位移计、振弦式水位计及GNSS接收机，实时监测边坡内部位移、应力应变及地下水水位变化，精准捕捉边坡内部失稳隐患；同时，在边坡周边合理安装风速风向计与雨量计，实时监测气象因素变化，科学评估降雨、大风等气象条件对边坡稳定性的影响，为边坡风险预判提供全面数据支撑。

（二）桥梁监测

针对桥梁结构的受力特点与安全风险点，构建多维度监测体系：在桥墩、梁体等关键部位，安装GNSS接收机与振动分析仪，实时监测桥梁的三维位移与振动情况，及时捕捉桥梁结构的动态变形；通过振弦式应变计，精准监测桥梁结构内部的应力变化，全面评估桥梁结构的健康状况，及时发现结构疲劳、开裂等隐患；定期采用InSAR技术对桥梁及周边区域进行扫描，生成桥梁结构形变场图谱，精准捕捉桥梁整体沉降、梁体偏移等宏观变形趋势，辅助工程人员识别潜在的结构安全隐患，实现桥梁安全的全方位管控。

（三）预警系统构建

预警系统是形变安全监测系统的核心，其核心价值在于及时发现异常、快速发出预警，为安全管理决策争取宝贵时间，最大限度降低安全风险。

1、数据实时传输：各监测传感器采集的各类数据，通过4G、Wi-Fi、LoRa、北斗等多种通信方式，实现实时、稳定传输至数据中心，确保数据不丢失、不延迟，为后续数据分析提供及时支撑。

2、数据分析与处理：依托大数据分析与机器学习算法，对传输至数据中心的监测数据进行实时分析、深度挖掘，精准识别数据异常模式，科学预测潜在安全风险，实现从“被动监测”向“主动预警”的转变。

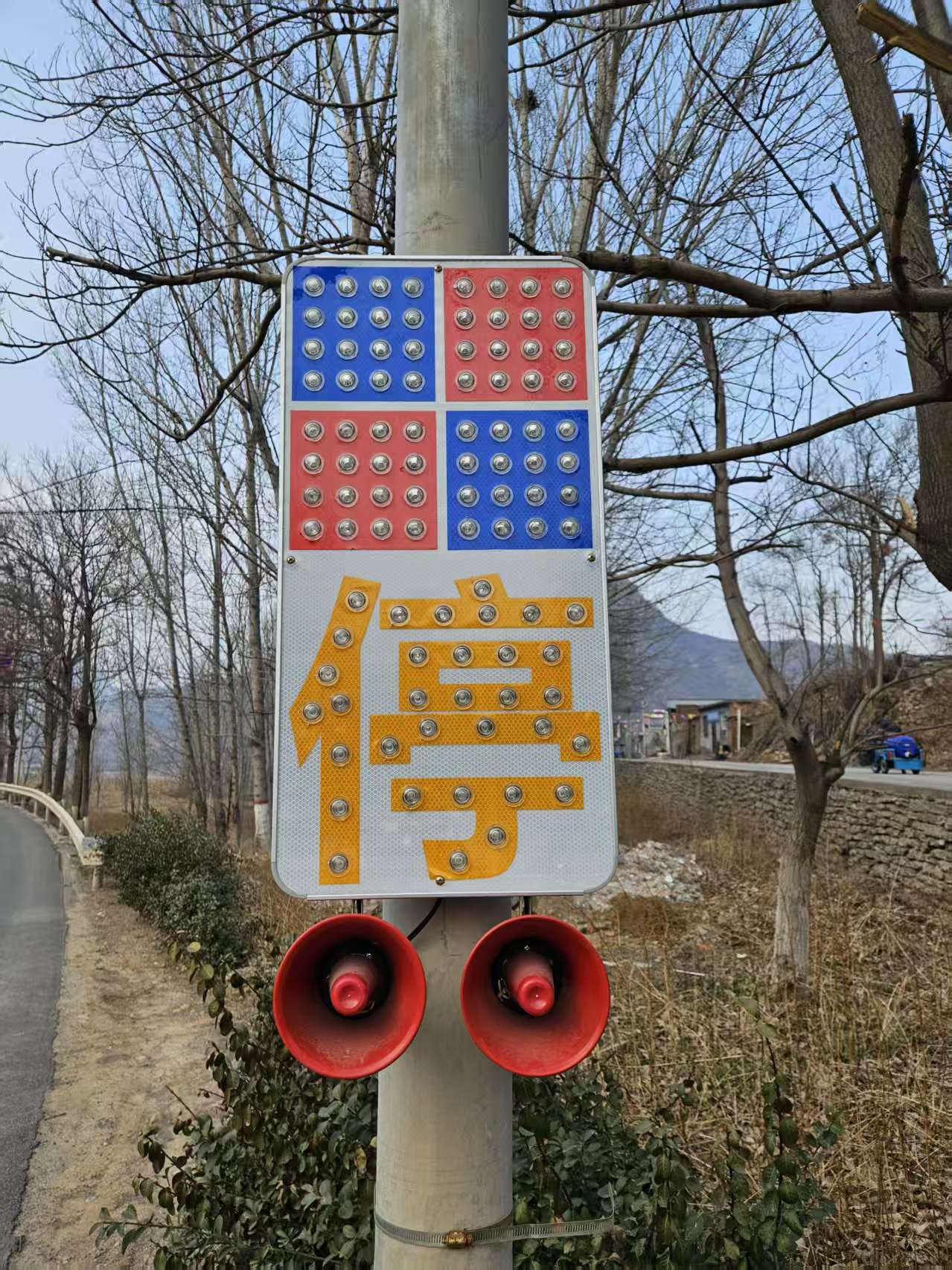

3、声光报警装置：在监测区域关键位置设置声光报警装置，一旦检测到数据异常、达到预警阈值，立即触发报警机制，通过警示灯闪烁、警报声响起的方式，及时通知现场管理人员采取应急处置措施，同时提醒过往车辆和人员注意安全，防范事故发生。

五、方案优势

（一）立体感知，多技术融合，全面监测

本方案深度融合InSAR、北斗、多源传感器等核心技术，打破单一技术监测的局限，实现多维度、全方位监测覆盖。既能精准监测边坡的深部位移、锚杆应力、土压力等核心参数，又能全面捕捉桥梁的三维位移、振动、应力应变等运行状态，同时结合气象数据进行综合分析，实现从地质条件、结构状态到环境因素的全维度监测，确保安全隐患无遗漏。

（二）预警跑在风险前，高效管控

依托实时监测数据与智能分析算法，实现风险的精准预判与及时预警：短临强降雨天气预报可提前预警气象诱发的边坡滑坡、桥梁隐患等风险，各类传感器实时捕捉结构变形、应力变化等异常情况，通过声光报警、人员通知等多渠道方式，实现早预警、早响应、早处置，将安全风险控制在萌芽状态，最大限度降低事故损失。

（三）兼顾成本与效益，运维管理便捷

本方案采用一体化终端设计，集成多种监测功能，无需额外配置复杂设备，有效降低初始部署成本；设备支持远程配置与故障诊断，可减少现场运维人员的工作量，降低运维成本；数据平台具备自动化分析与报告生成功能，无需人工手动整理数据，大幅提升安全管理效率，实现成本与效益的最优平衡。

六、应用场景

本方案具备出色的通用性与环境适应能力，其应用场景十分多元。不仅全面覆盖各类公路边坡防护（例如高陡边坡、切坡修路路段、地质灾害频发区域）以及多种桥梁结构（涵盖大跨度桥梁、服役期长的老旧桥梁、地形复杂的山区桥梁）的安全监测，其技术框架还可无缝拓展至矿山与水利设施领域，如矿山尾矿库、露天开采边坡、水利枢纽高边坡等关键交通基础设施。该方案很适合部署于偏远山区、地质构造复杂地带以及公共通信网络覆盖不足的区域。通过提供专业、精细化的监测数据与服务，能够有效支撑交通管理、应急响应、公路养护等部门的决策与工作，从而显著提升基础设施的安全运维水平，切实保障社会公众的交通出行安全。
