一、上部结构

1、桥梁上部结构检测要点

（1）查看桥跨结构是否存在异常变形、异响及振动摆动情况，例如：上部结构竖向曲线是否平缓顺直，桥跨部位有无异常竖向震动或横向晃动等现象。

（2）检查混凝土结构是否出现裂缝、渗水、表面风化、剥落、露筋及钢筋锈蚀问题，同时关注是否存在因活性骨料硅碱反应引发的整体龟裂、层离或剥落现象。

（3）观察预应力钢束锚固区域混凝土是否开裂，沿预应力筋的混凝土表面有无纵向裂缝产生。

（4）对于装配式梁桥，需重点核查联结部位的缺损状况。

（5）检查梁端头、底面是否存在损坏，箱梁内部有无积水，通风条件是否良好。

（6）确认支座功能是否正常，组件是否完好清洁，有无断裂、错位及脱空情况，连接部件是否出现松动、局部破损问题。

（7）查看橡胶支座是否老化开裂，有无异常剪切变形或压缩变形，各夹层钢板之间的橡胶层外凸是否均匀，是否存在钢板外露现象。

（8）检查四氟滑板支座是否脏污老化，四氟乙烯板是否完好无损，橡胶块是否从钢板中滑出。

（9）核查盆式橡胶支座的固定螺栓是否剪断，螺母是否松动，钢盆外露部分是否锈蚀，防尘罩是否保持完好。

（10）检查支承垫石是否出现开裂、破碎情况。

2、不同桥梁结构上部重点检测部位

依据桥梁结构形式的差异，上部结构重点检测部位如下：简支梁（板）需检测跨中处、1/4跨径处及支座处；连续梁重点检测跨中处、反弯点处、桥墩处梁顶和支座处；悬臂梁关注跨中处、牛腿处、桥墩处梁顶及支座处；连续刚构侧重跨中处与立柱处；拱式桥梁则需检测跨中处、拱肋连线处及拱脚处。

3、上部构造常见病害包括：

（1）横向联结减弱、单板（梁）受力：铰接板梁的铰缝混凝土渗水甚至脱落，横隔板出现开裂、剥落、错位、钢筋外露锈蚀等，均会导致结构横向刚度下降，单梁受力增大，加速结构破坏。桥面接缝处可能出现纵向开裂。

（2）钢筋混凝土梁体裂缝：常见底板横向裂缝、腹板竖向裂缝及梁底纵向裂缝。在弯矩较大区段出现裂缝属于正常现象，但规范对裂缝宽度有限制。《公路桥涵养护规范》（JTJ H11-2004）规定，主筋处竖向裂缝宽度不应大于0.25mm，支座附近斜裂缝宽度不应超过0.30mm。

（3）预应力空心板、箱梁、T梁纵向裂缝：预应力梁、空心板底面易出现纵向长裂缝；箱梁腹板及T梁腹板也可能产生纵向裂缝。成因可能包括：预应力张拉时垂直方向产生拉应变，若预应力束集中且间距较小，易沿管道薄弱面开裂；边板设计时配筋及张拉力常大于中板，这也可能是边板裂缝较多的原因。

（4）空心板、箱梁渗水：部分桥梁预应力空心板、预应力箱梁及现浇箱梁在梁底、腹板位置出现渗水或伴随裂缝的渗漏，表明该处混凝土不密实或存在贯穿裂缝。梁内积水可能源于预制养护水或运营中桥面排水不畅，积水经顶板裂缝渗入梁体，引发冻胀破坏，影响桥梁安全。

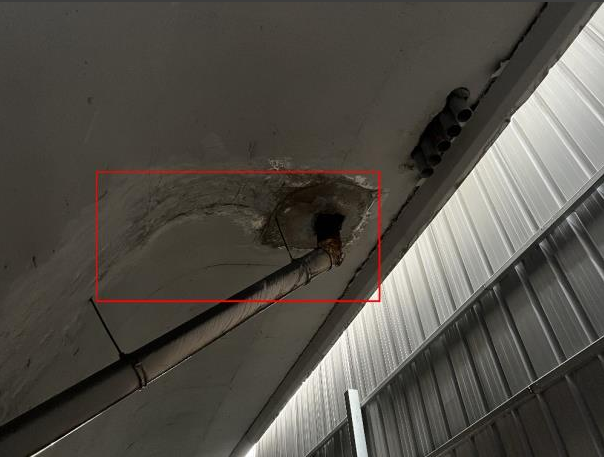

（5）空洞与钢筋外露

（6）箱梁、空心板翼缘板及腹板水蚀、钢筋锈胀、混凝土剥落

（7）混凝土构件钢筋锈胀与开裂

（8）橡胶支座常见病害：板式橡胶支座主要病害包括破损、老化开裂、钢板外露、不均匀鼓凸、脱空、剪切变形过大及压缩超限等。

二、下部结构

桥梁墩台主要由墩（台）帽、墩（台）身与基础三部分构成。其功能是承受上部结构传递的荷载，并通过基础将荷载及自身重力传递至地基。桥墩除承受上部荷载外，还需抵御流水压力及偶然荷载（如冰荷载、船舶或漂浮物撞击）。桥台除支撑上部结构外，还连接两岸引道路堤，具有挡土护岸功能，并承受台背填土及其上车辆荷载引起的附加侧压力。因此，墩台须具备足够的强度、刚度与稳定性。目前高速公路常见桥台形式包括肋板台、桩柱台、重力式台等，桥墩则以柱式墩、墙式墩为主。

1、桥梁下部结构检测内容

（1）检查墩台及基础是否存在滑动、倾斜、下沉或冻拔现象。

（2）查看台背填土有无沉降或挤压隆起情况。

（3）检查混凝土墩台及帽梁是否出现冻胀、风化、腐蚀、开裂、剥落、露筋及钢筋锈蚀问题。

（4）查看墩台顶面是否清洁，有无泥土杂物堆积、草木滋生，伸缩缝处是否存在漏水现象。

（5）检查基础下方是否发生不允许的冲刷或淘空现象，扩大基础的地基有无侵蚀情况。桩基顶段在水位涨落、干湿交替变化处有无冲刷磨损、颈缩、露筋，是否存在环状冻裂，以及是否受到污水、咸水或生物的腐蚀。

（6）查看翼墙（侧墙、耳墙）是否存在开裂、倾斜、滑移、沉降、风化剥落及异常变形等导致挡土能力降低或丧失的状况。

（7）检查锥坡、护坡是否有冲刷、滑坍、沉陷等造成坡顶高度明显下降的现象；土质锥形护坡表面覆盖的草皮是否损坏，有无沟槽和坍塌情况；铺砌面是否开裂，勾缝砂浆有无脱落、隆起或下陷，是否有灌木杂草丛生。

（8）检查调治构造物是否完好，有无水毁、损坏情况，功能是否适用，桥位段河床是否发生变迁，是否存在明显的冲淤或漂流物堵塞现象，以及是否需要改善或增设调治构造物。

2、不同结构形式下部重点检测部位

针对不同结构形式的桥梁，下部结构重点检测部位如下：重力式桥墩需检测支座底板、墩身及水面处；单柱式桥墩重点检查支座底板和盖梁；钻孔灌注桩、柱式墩关注支座底板、盖梁、横系梁及横系梁与桩连接处；T形墩、Ⅱ形墩检测支座底板和悬臂根部；Y形桥墩核查支座底板、Y形交接处及混凝土接缝处；轻型桥台检查支座底板、支撑梁和耳墙；扶壁式桥台关注支座底板、台身和底板；重力式桥台检测支座底板和台身；框架式桥台核查支座底板和混凝土浇注处。

3、下部结构常见病害：

（1）墩身或盖梁钢筋锈胀外露，混凝土剥落破损；

（2）基础冲刷淘空，桩基外露。桥梁上下游河床采砂可能导致桥区河床降低，雨季水流加剧桥墩处冲刷，致使基础外露。

（3）台身水蚀、渗水；台身混凝土开裂、钢筋锈胀外露；

（4）薄壁墩墩身出现竖向、横向裂缝，露筋锈蚀；

（5）基础过大位移引发病害；

（6）台身、背墙斜向裂缝；

（7）桥墩、台盖梁裂缝：多出现于盖梁正负弯矩最大处，属荷载裂缝，主要因设计时主筋配置不足或截面尺寸偏小所致。部分盖梁出现等间距竖向裂缝，多由混凝土收缩引起。

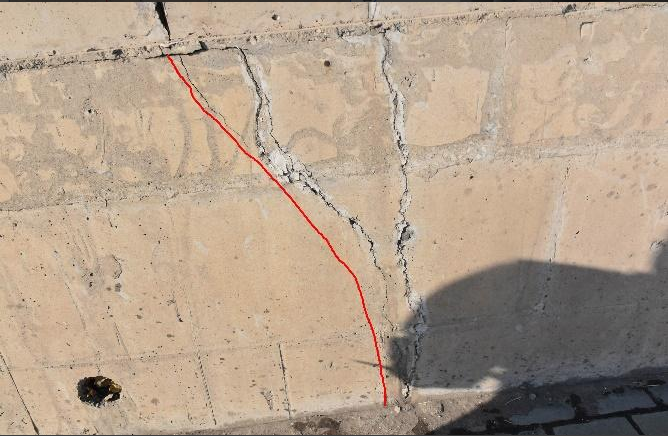

（8）桥台竖向裂缝：高速公路中小桥、通道及板涵多采用重力式桥台，台身常出现宽度不等的竖向裂缝（0.1mm至1-2mm）。裂缝成因包括分层浇筑混凝土收缩差异，以及扩大基础不均匀沉降影响。

（9）桥台横向裂缝：多见于台身1/2至2/3高度处，主要由台背土压力过大、台身配筋不足或截面抗弯刚度不够引起。

三、桥面系及附属设施

1、桥面系及附属设施桥梁主要检测内容

(1) 桥面横坡与纵坡是否平顺，是否存在严重裂缝（龟裂、纵横裂缝）、坑槽、波浪、桥头跳车及防水层渗漏。

(2) 伸缩缝是否异常变形、破损、脱落、渗水，是否引起明显跳车。

(3) 人行道构件、栏杆及护栏有无撞损、断裂、错位、缺失、剥落或锈蚀。

(4) 桥面排水是否通畅，有无积水；泄水管是否完好畅通；桥头排水沟功能是否正常；锥、护坡是否遭受冲刷或塌陷。

(5) 桥上交通信号、标志标线是否损坏、老化或失效，是否需要更换；照明设施是否完好有效；通信与供电线路设备是否正常运行。

2、附属结构常见问题

（1）桥面坡度不顺，存在严重裂缝、坑槽、波浪、跳车或防水层渗漏；

（2）伸缩缝变形异常、破损、脱落或漏水；

（3）栏杆、护栏撞坏、断裂、剥落或锈蚀；

（4）桥面排水系统不完善，泄水管堵塞或安装不当；

（5）桥头排水沟功能缺陷，锥、护坡冲刷塌陷；

（6）小桥、涵洞积水，桥下堆放杂物。
