1、工作原理

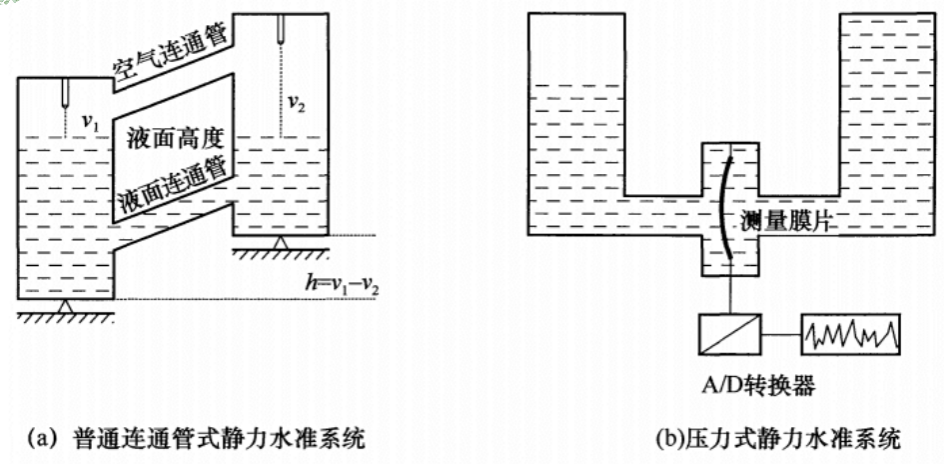

静力水准仪是一种用于测量两点或多点之间相对高程变化的精密仪器，其核心原理基于连通器原理与液体静力学特性，利用液面高度的相对变化来反映被测结构物的沉降或变形情况。

（1）‌连通器原理‌：静力水准仪的核心结构由多个连通容器组成，每个容器内盛装高精度液体（如蒸馏水或专用液体）。根据连通器原理，当液体静止时，各容器内的液面会保持在同一水平面上。若某一测点发生垂直位移（如沉降），其所在容器的液面高度将相对于其他测点发生变化。

（2）液体静力学（‌传感器）原理‌：利用液体处于静止状态时的平衡规律，每个容器内安装有高精度位移传感器（如电容式、激光式或差压式传感器），用于实时监测液面高度的微小变化。传感器将液面高度转换为电信号（如电压或电流），并通过数据采集系统传输至终端设备。

（3）‌温度补偿与校准‌：由于液体密度会随温度变化，通过配备温度传感器，用于实时监测环境温度并修正液面高度数据。

（4）‌数据处理与计算‌：终端设备接收各测点的液面高度数据后，通过算法计算两点或多点之间的相对高程差。

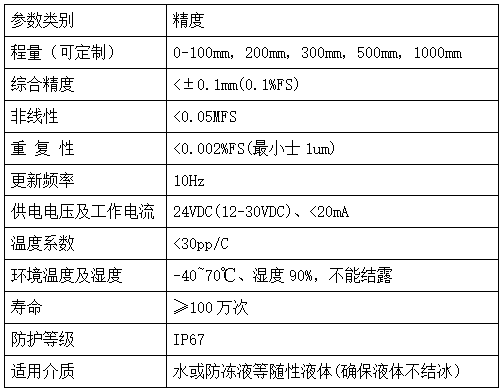

2、设备主要参数

3、技术特点与应用场景

（1）‌高精度‌：静力水准仪的测量精度可达0.1%FS（满量程），分辨力甚至可达0.0001mm，适用于桥梁、大坝、高层建筑等对沉降敏感的结构物监测。

（2）‌实时监测‌：通过RS485或Modbus协议输出信号，可实现数据实时传输与远程监控，便于工程人员及时掌握结构安全状态。

（3）‌环境适应性‌：工作温度范围广（-45°C~85°C），外壳采用铝合金材质，具备防尘、防水功能，适用于恶劣户外环境。

（4）‌多测点组网‌：支持多台仪器串联组网，形成监测网络.

（5）应用场景：适用于大规模结构物的多点沉降监测，主要用于管廊、大坝、核电站、高层建筑、基坑、隧道、桥梁、地铁等垂直位移和倾斜的监测。

4、中交路桥科技结构监测

中交路桥科技是专业从事地质灾害、桥梁隧道工程、城市生命线安全工程、矿山边坡、水利大坝等工程检测监测与预警、数字智能化研发为一体的复合型高新技术集团企业，公司基安智能系列产品及基安云系列平台能够掌握被监测工程的环境、交通、结构应力以及变形等参数，实时评估结构工作状态和预测结构功能变化，评估结构性能退化的征兆和趋势，便于管养单位及时采取养护维修措施。在桥梁、隧道、公路边坡、大型建筑结构、基坑、矿山、大坝等工程领域等400项工程中取得了良好的应用，保证了工程的运行安全。
