主体结构全流程施工都会做哪些试验检验项目?
日期:2020-9-12 9:37:07 作者:佚名 来源:本站原创
新闻中心

一、案例项目概况

1、混凝土设计等级

案例项目结构类型为框架剪力墙结构,基础采用预应力管桩、人工挖孔桩、天然基础、筏板基础四种。


2、防水混凝土抗渗等级

1)地下室与土壤接触的构件、钢筋混凝土水箱,均采用集料级配的防水混凝土,抗渗等级为:


2)塔楼屋面、裙房屋面、局部小屋面等各屋面的梁板,均采用集料级配的防水混凝土,抗渗等级为P6。


3、钢筋保护层设计厚度

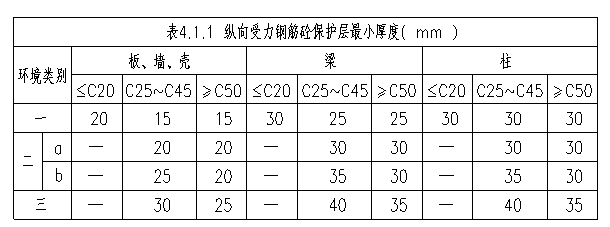

1)纵向受力钢筋混凝土保护层厚度不应小于纵向受力钢筋的公称直径,且应符合表4.1.1的规定。



2板、墙、壳中分布钢筋的混凝土保护层厚度不应小于表4.1.1中相应数值减去10mm,且不应小于10mm。

3梁、柱中箍筋和构造钢筋的混凝土保护层厚度不应小于15mm。

4基础中纵向受力钢筋的混凝土保护层厚度不应小于50mm,当无素混凝土垫层时不应小于70mm。

5在腐蚀环境下,全部钢筋(纵筋、箍筋、分布筋等)的混凝土保护层最小厚度,应符合表4.1.5的规定。


6任何腐蚀环境下(含无腐蚀),地下构件与土壤接触面(或迎水面)钢筋保护层厚度,不应小于50mm。

7梁、柱中纵向受力钢筋混凝土保护层厚度>40mm时,混凝土保护层中应设置钢丝网,钢丝网规格:镀锌拧花网,孔眼径50mm,丝径1.6mm,钢丝网的混凝土保护层厚度为15mm。

8剪力墙(柱)与土壤接触部位保护层应加强,该部位按照表4.1.1取值后再加50mm作为最终的保护层取值厚度。加强详图如下:


二、结构实体检验的内容

根据《混凝土结构工程施工质量验收规范》GB50204-2015的有关规定,并结合本工程的实际情况,我项目计划在施工中做如下结构实体检测内容:

1、留置标准养护试块和同条件养护试块

主体结构施工过程中,在浇注混凝土的同时,留置标准养护试块和同条件养护试块。同条件养护试块根据不同浇注部位,留置一组或两组,必须保证每层一组供拆模用,其余详见同条件试块留置计划。混凝土标准养护试件的取样及留置规定如下:

①每浇筑不超过100M3的同配合比的混凝土,取样不得少于一次;

②当一次连续浇筑不超过1000M3时,同一配合比的混凝土每100M3取样不得少于一次;

③当一次连续浇筑超过1000M3时,同一配合比的混凝土每200M3取样不得少于一次;

④每一楼层分区、同一配合比的混凝土,取样不得少于一次。

2、在地下室施工完和主体结构施工完并达到龄期分别根据《回弹法检测混凝土抗压强度技术规程》JGJ/T23—2011有关规定,对结构竖向构件进行混凝土强度回弹检测。

3、在地下室施工完和主体结构施工完进行钢筋保护层检测,主要是钢筋位置可能显著影响结构构件承载能力和耐久性的构件和部位,如梁、板类构件的纵向受力钢筋。

4、每一楼层施工完毕进行楼板厚度、楼层层高和净高的检测。

5、混凝土抗渗试块每500M3留置一组,且每次浇筑混凝土取样不少于1组。


三、结构实体检验实施计划

1、标养试块及抗渗试块留置

由于本工程基础复杂,且工期进度不同,因此标养试块及抗渗试块的留置按照下述分类进行。

1.1基础阶段试块留置

本阶段施工部位包括承台、独立基础、筏板基础、基础梁、地下室底板以下墙柱。

本工程基础形式分为四种:预应力管桩基础、人工挖孔灌注桩基础、天然基础、筏板基础。桩基工程由万科指定的分包单位施工,不在我司施工范围内,且桩基施工进度不一致。因此承台、独立基础、筏板、基础梁、地下室底板以下墙柱的试块留置应遵循如下原则:

1)每次浇筑均应留置试块。

2)试块留置数量按照《混凝土结构工程施工质量验收规范》GB50204—2015的有关规定,根据每次浇筑的混凝土方量而定。

1.2 地下室阶段试块留置

本阶段施工部位包括地下室地梁底板、地下室墙柱及顶板梁。

1)地下室地梁底板

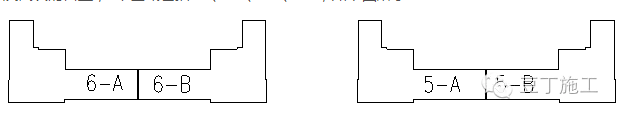

根据设计后浇带的布局,将地下室地梁底板划分为4个区域分别进行混凝土的浇筑及试块的留置,4个区域包括5-A、5-B、6-A、6-B,如下图所示:


地下室底板施工区划分示意图

地下室地梁底板按照4个区域划分,进行4次混凝土浇筑施工,每次浇筑均应按照规范要求及具体混凝土浇筑方量留置相应的试块。

2)地下室墙柱及顶板梁

根据设计后浇带及伸缩缝的设置,将地下室墙柱及顶板梁划分为4个区域分别进行混凝土的浇筑及试块的留置,4个区域包括5-A、5-B、6-A、6-B,如下图所示:


地下室墙柱及顶板梁施工区划分示意图

地下室墙柱及顶板梁按照4个区域划分,进行4次混凝土浇筑施工,每次浇筑均应按照规范要求及浇筑方量留置相应的试块。

1.3 主体阶段试块留置

本阶段施工内容主要为±0.000以上剪力墙(柱)及顶板梁。

根据楼栋划分设计伸缩缝的设置,将每层墙柱及顶板梁划分为4个区域分别进行混凝土的浇筑及试块的留置,4个区域包括5-A、5-B、6-A、6-B,如下图所示:


每层墙柱及顶板梁均按照4个区域划分,进行4次混凝土浇筑施工,每次浇筑均应按照规范要求及具体混凝土浇筑方量留置相应的试块。


2 同条件试块留置

2.1 同条件养护试件的留置方式和取样数量


保障性住房项目


以上用于结构实体检测的同条件养护试件的留置方式和取样数量,符合下列要求:

a、同条件养护试件所对应的结构构件或结构部位,应由监理、建设、施工等各方共同选定;

b、对混凝土结构工程中的各混凝土强度等级,均应留置同条件养护试件;

c、同一强度等级的同条件养护试件,其留置的数量应根据混凝土工程量和重要性确定,不宜少于10组,且不应少于3组。

d、同条件养护试件拆模后,应放置在靠近相应结构构件或结构部位的适当位置,并应采取相同的养护方法。(应装入有明显标识的钢筋笼内予以保护)

上述是根据同条件养护试件对结构性能的影响及对检测结果的代表性,规定了结构实体检测用同条件养护试件的留置方式和取样数量。同条件养护试件应由各方在混凝土浇筑入模处见证取样。同一强度等级的同条件养护试件的留置数量不宜少于10组,以构成按统计方法评定混凝土强度的基本条件;留置数量不应少于3组,是为了按非统计方法评定混凝土时,有足够的代表性。

2.2 同条件试件的养护办法及检测要求

项目部根据工期要求,用φ10钢筋焊成20个钢筋笼供保护同条件养护试块用,同条件养护试块拆模后,用毛笔在光滑一面标识部位、制作日期、混凝土强度等级等情况。装入钢筋笼内,然后上锁,放在楼层内相应位置进行养护。等效养护龄期可取按日平均温度逐日累计达到600℃·d时所对应的龄期,0℃及以下的龄期不计人;等效养护龄期不应小于14d,也不宜大于60d。当达到龄期时,在监理见证下送第三方检测机构检测。


钢筋笼大样图

同条件养护试件的强度代表值应根据强度试验结果按现行国家标准《混凝土强度检测评定标准》GBJ107的规定确定后,乘折算系数1.10取用。

当验收批的各组同条件养护试件到达等效养护龄期时,其分别进行检测的结果满足以下规定时,则该验收批实体检测的混凝土强度判为合格。

当同一验收批的同条件养护试件组数大于等于10时,按统计方法评定混凝土强度,其强度应同时满足下要求:

1.1mfcu-1.1λ1sfcu≥0.9 fcuk

1.1fcu.min ≥λ2fcuk

式中:    sfcu—同一验收批混凝土立方体抗压强度的标准差,(N/mm2)。当1.1sfcu的计算值小于0.06 fcuk时,取1.1Sfcu=0.06 fcuk。

fcuk—混凝土立方体抗压强度标准值(N/mm2)、(即混凝土设计值);

mfcu—同一验收批混凝土立方体抗压强度平均值(N/mm2

fcumin—同一验收批中混凝土立方体抗压强度最小值。

1.1—为折算系数

λ1、λ2—合格判断系数,按下表取用:

混凝土强度的合格判定系数


试件组数

10—14

15—24

≥25

λ1

1.70

1.85

1.60

λ2

0.9

0.85


混凝土立方体抗压强度的标准差sfcu可按下列公式计算:


式中:fcu.i—第i组混凝土试件的立方体抗压强度值;

n一个验收混凝土试件的组数;

mfcu—同一验收批混凝土立方体抗压强度平均值(N/mm2

sfcu—同一验收批混凝土立方体抗压强度的标准差,(N/mm2)。当1.1Sfcu的计算值小于0.06 fcuk时,取1.1Sfcu=0.06 fcuk。


当同条件养护试件强度判为不合格或对检测结果有怀疑时,我司委托具有相应资质等级的检测机构采用从结构或构件实体上钻取试件的方法或采用非破损检测法按国家有关标准的规定进行重新检测。将根据具体情况,共同协商确定。

结构实体检测用混凝土同条件养护试件的强度检测形成的见证材料如下:

a、混凝土养护情况记录表

b、结构实体检测用混凝土同条件养护试块试验结果汇总表

c、结构实体检测混凝土抗压强度计算表


3、混凝土强度回弹检测

在地下室施工完和主体结构施工完时进行混凝土强度回弹检测。在监理工程师见证下,由我项目部技术负责人组织,将委托第三方检测机构进行检测,同时邀请甲方现场代表参加。共同确定回弹部位,并现场做好记录。


4、结构实体钢筋保护层厚度检测

在地下室施工完和主体结构施工完时进行钢筋保护层检测。在监理工程师见证下,由我项目部技术负责人组织,将委托第三方检测机构进行检测,同时邀请甲方现场代表参加。共同确定检测部位,采用非破损检测方法检测,并现场做好记录。

钢筋保护层厚度检测的结构部位和构件数量要符合下列要求:

对梁类、板类构件,应各抽取构件数量的2%且不少于5个构件进行检测;当有悬挑构件时,抽取的构件中悬挑梁类、板类构件所占比例均不宜小于50%。


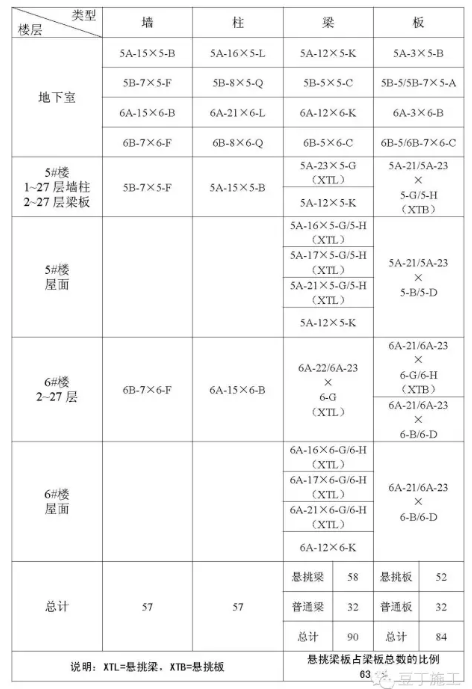

钢筋保护层厚度检测取点如下表所示:


钢筋保护层厚度检测时,纵向受力钢筋保护层厚度的允许偏差,对梁类构件为+10mm,-7mm;对板类构件为+8mm,-5mm。

结构实体钢筋保护层厚度验收合格应符合下列规定:

a、当全部钢筋保护层厚度检测的合格点率为90%及以上时,钢筋保护层厚度的检测结果应判为合格。

b、当全部钢筋保护层厚度检测的合格点率小于90%但不小于80%,可再抽取相同数量的构件进行检测;当按两次抽样总和计算的合格点率为90%及以上时,钢筋保护层厚度的检测结果仍应判为合格。

c、在每次抽样检测结果中不合格点的最大偏差均不应大于第3条允许偏差的1.5倍。


5、楼板厚度检测及楼层层高净高的检测

1)楼板厚度检测:可采用非破损或局部破损的方法检测,利用预留的洞口、后浇带等直接测量,采用仪器进行检测,或在楼面上用冲击钻打眼测量,允许偏差(-5,+8mm)。

楼板厚度检测每个检验批内取一个点进行检测,检测点位于该跨板中央。

具体取点见下表:


2)楼层的层高和净高的检测:

①楼层标高检测方法和检查数量:按楼层、结构缝或施工段划分检验批。在同一检验批内,应按有代表性的自然间抽查10%,且不少于3间;

②楼层净高允许偏差:标高尺寸允许偏差:层高±10 mm,全高±30 mm,用水准仪或拉线、钢尺检查;梁、板截面尺寸允许偏差+10mm,-5mm,用钢尺检查。

③楼层净高的检测方法:经过计算确认设计净高尺寸,用层高测量仪或钢尺检查。
