桥梁结构健康监测系统中GPRS的应用
更新时间:2021-04-10 17:51
  |
阅读量:
字号:
A+ A- A

桥梁因造价昂贵,服役时间长且维系人们的生命安全而倍受关注。为了避免因难于察觉结构和系统损伤引发灾难性的突发事故,桥梁结构健康监测尤为重要。

桥梁结构健康监测系统中GPRS的应用

在世界上目前未出现事故的桥梁中,也有众多桥梁出现了不同程度的性能退化。据文献资料显示,美国现有近60万座桥梁,美国联邦公路管理局的统计数据表明,约有1/3的桥梁功能陈旧或有结构缺陷,需要修复,大概需要投资700亿美元,且估计每年有150-200座桥会倒塌;在英国,据报道也有1/3的桥梁需要修复;在加拿大,为修复桥梁损坏的全部基础设施工程估计需耗费5000亿美元;到2006年底,我国现有各类现代桥梁53.36万座,其中公路桥梁有34万多座,铁路桥梁有18万座。随着交通量的增大和车辆载重不断提升,加之缺乏例行维修,不少桥梁都处于带病超负荷工作状态,同时更多的旧有桥梁到达或即将到达设计服役期。

大型桥梁是国家或地区的交通命脉,它耗资巨大,一旦发生桥梁坍塌事故,将造成重大的人身伤亡和巨大的经济损伤,并且带来恶劣的社会影响。为了及时掌握大型桥梁的性能退化,防止突发性的坍塌事故的发生,应用科学的方法对大型桥梁进行健康监测是极为必要的,目前这一点已逐渐得到了学术界、工程界以及政府部门的广泛认同。

桥梁结构健康监测系统中GPRS的应用

现代大跨径桥梁在长期运营中,由于荷载的反复作用,混凝土的收缩徐变,温度变化,地基的下降,钢筋混凝土的开裂腐蚀等多种因数的影响,使大桥结构的几何形状发生改变,结构构件强度发生衰减,进而引起各测试截面处的应力应变的变化,反过来,疲劳过度的桥梁又会影响桥梁上行驶的车辆安全,所以对桥梁结构健康状况进行长期、远程、实时、在线的自动监测对于桥梁长久的运营有着非常重大的意义。

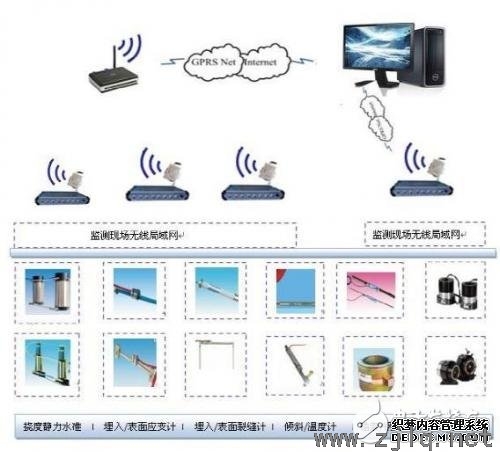

桥梁的应变监测系统中主要的部分就是桥梁应力信号的采集控制,通过对桥梁结构的应力监测系统特点进行详细分析基础上,,将FPGA嵌入式技术和无线网络技术相结合,桥梁应力采集模块实现桥梁应力数据采集以及A/D转换,应力数据经串口到GPRS DTU,然后转换为TCP/IP数据包,使用GPRSDTU通过GPRS 网络传送至Internet再发送数据到远端的Web服务器,从而实现桥梁应力数据的实时远程检测监控。

桥梁结构健康监测系统中GPRS的应用

桥梁结构健康监测系统中GPRS的应用

GPRS(General Packet Radio Service)是通用分组无线业务的简称,是在GSM基础上发展起来的一种分组交换的数据承载和传输方式。与原有的GSM比较,GPRS在数据业务的承载和支持上具有速率高、实时在线等优点。另外GPRS计费方式更加灵活,支持按数据流量来进行计费;而且GPRS还能支持在进行数据传输的同时进行语音通话等等,相对于短消息等无线数据通信业务,GPRS的价格具有相当的优势。目前,我国移动推出的GPRS上网业务最高每千字节也只有3分钱,而且用户可以根据自己的需要,以月租、包月等多种形式进一步降低GPRS通信的费用。

桥梁结构健康监测系统中GPRS的应用

因此使用GPRS实现远程数据的传送是非常经济使用的,特别是对于不易架设有线网络的边远地区和移动装置。通过GPRS网进行数据传输一般需要GPRS模块,我们推荐客户选择致远电子生产的ZWG系列GPRS模块。ZWG模块打破了以往造价昂贵的硬件构架,采用极具性价的方案设计,加以公司经过十余年沉淀的DTU软件平台,以其稳定的性能和极具竞争力的价格受到广泛的好评,为充电桩、电梯联网监控、交通信号系统、气象及环境检测、油气管网监控,桥梁隧道检测等行业提供快速无线联网方案。
